Nové energetické kábleVýrobcovia

Naša pozícia v kategórii nových energetických káblov

Henghui Cable je čínsky výrobca káblov, ktorý sa špecializuje na výskum, vývoj, výrobu a predaj vodičov a káblov s napájacími káblami do 110 kV a menej v našom celkovom portfóliu. V rámci nového energetického segmentu sa zameriavame na DC-stranu a pomocné obvody, ktoré prenášajú energiu z modulov do zlučovacích boxov, invertorov a úložných rozhraní.

Náš nový rad energetických káblov je navrhnutý pre vonkajšiu a vnútornú pevnú inštaláciu v systémoch, ktoré čelia nepretržitému UV žiareniu, širokým denným teplotným výkyvom, dažďu poháňanému vetrom a vzduchu plnému soli. Tri rodiny solárnych fotovoltaických káblov, ktoré dodávame, pokrývajú hlavné medzinárodné schvaľovacie trasy používané dodávateľmi EPC a modulmi.

Sortiment solárnych fotovoltaických káblov

Každá rodina zdieľa rovnakú architektúru vodičov a izolácie, takže rozhodnutie o výbere sa riadi štandardom požadovaným špecifikáciou projektu a úrovňou jednosmerného napätia poľa.

Konštrukcia a výber materiálu

Všetky tri rodiny používajú pocínovaný medený vodič triedy 5 pre flexibilitu a odolnosť proti korózii na zakončení, s izoláciou zo zosieťovaného polyolefínu a vonkajším plášťom zo zosieťovaného polyolefínu. Bezhalogénová páska s nízkou dymivosťou sa aplikuje ako izolačná vrstva tam, kde si to konštrukcia vyžaduje.

• Dirigent: Pocínovaná meď triedy 5, jedno jadro, 1,5–35 mm².
• Izolácia a plášť: zosieťovaný polyolefín, bez halogénov.
• Identifikácia jadra: čierna, červená alebo biela izolácia, alebo podľa požiadaviek zákazníka.
• Farba plášťa: čierna ako štandard; červená alebo iná farba na požiadanie.
• Možnosti výkonu: nehorľavá trieda A/B/C, nízka dymivosť a bez halogénov, odolná voči UV žiareniu, chladu, ozónu a poveternostným vplyvom.

Prevádzkový obal a podmienky inštalácie

Nižšie uvedené tepelné a mechanické limity platia pre celý rad našich solárnych fotovoltaických káblov a definujú, ako sa kábel správa pri usporiadaní poľa, vedení káblových žľabov a vstupe do kombinačného boxu.

Aplikácia vhodná naprieč novým energetickým reťazcom

Naše fotovoltaické káble prenášajú jednosmerný prúd generovaný FV panelmi a sú široko používané na prepojenie fotovoltaických modulov a zlučovačov jednosmerného prúdu. Rovnaká konštrukcia slúži na ďalšie pripojenia vo fotovoltaických systémoch alebo podobných výrobných systémoch, vo vnútri alebo vonku, v pevnej inštalácii.

• Zapojenie medzi modulmi a reťazcom: Veľkosti s jedným jadrom 1,5–35 mm² pokrývajú rozsah prúdu reťazca a rozpočet poklesu napätia počas dlhých období.
• Reťazec-kombinátor a zlučovač-invertor: vyššie prierezy znižujú jednosmerný odpor a odporové straty tam, kde sú káble dlhé.
• Polia na streche a na zemi: Opláštenie odolné voči UV žiareniu, poveternostným vplyvom a chladu pre exponované frézovanie.
• Úžitkové závody: menovité napätie 1,5 kV DC verzie EN a IEC podporuje vyššie napätie reťazcov a menej sériových pripojení.

Možnosti konfigurácie, na ktoré staviame

Štandardné konštrukcie pokrývajú väčšinu projektov a vyrábame štandardizované aj prispôsobené káble podľa zákazníckych výkresov alebo vzoriek. Premenné, ktoré potvrdzujeme pred výrobou, sú:

• Štandardná trasa: EN 50618, IEC 62930 alebo 2PfG 1169.
• Prierez vodičov od 1,5 mm² do 35 mm², jednožilové.
• Farba izolácie a plášťa vrátane identifikácie špecifickej pre zákazníka.
• Nehorľavá trieda A, B alebo C, s nízkou dymivosťou a bez halogénov.
• Ďalšie požiadavky na odolnosť, ako je odolnosť voči UV žiareniu, ozónu, chladu a poveternostným vplyvom.
• Dĺžka balenia, typ bubna a označenie pre logistiku na mieste.

Výroba, kontrola kvality a súlad

Henghui Cable prevádzkuje dva výrobné závody a deväť špecializovaných dielní s ročným výkonom presahujúcim 50 000 kilometrov a priemerným mesačným výkonom káblov približne 5 000 kilometrov. Náš systém manažérstva kvality, environmentálneho manažérstva a systému manažérstva bezpečnosti a ochrany zdravia pri práci je certifikovaný od roku 2006.

Výroba je riadená prostredníctvom úplného prostredia MES, ktoré poskytuje komplexnú digitálnu kontrolu od príjmu surovín až po hotový výrobok. Každý merač je kontrolovaný na elektrickú vodivosť, izolačný výkon, mechanickú pevnosť a životnosť podľa platných noriem. V roku 2025 sme získali certifikát TÜV Rheinland Solar PV Cable Certification, CE a EAC pre naše produkty solárnych káblov.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Aby sme pripravili presnú cenovú ponuku a špecifikáciu pripravenú na výrobu, pracujeme z nasledujúcich vstupov projektu. Ak projekt používa štandardnú konštrukciu, potvrdíme priamo model a špecifikáciu; tam, kde nie, vyvíjame kábel podľa vášho výkresu alebo vzorky.

Dodávka, záruka a popredajná podpora

Štandardná dodacia lehota je približne 7 až 10 dní, s podporou ERP systému a skladovej siete. Na naše solárne fotovoltaické káble sa vzťahuje jednoročná záruka na produkt a náš popredajný tím pokrýva celý proces od koordinácie pred dodaním až po následné sledovanie po dodávke s pravidelnými hodnoteniami spokojnosti zákazníkov.

Pre projekty, ktoré si vyžadujú aj rozsah AC-strany a sieťového pripojenia, naše širšie portfólio zahŕňa prenosové a transformačné káble do elektrickej siete a priemyselné káble pre riadiace a prístrojové obvody.

Často kladené otázky

Aký štandard solárneho fotovoltaického kábla by mal projekt špecifikovať?

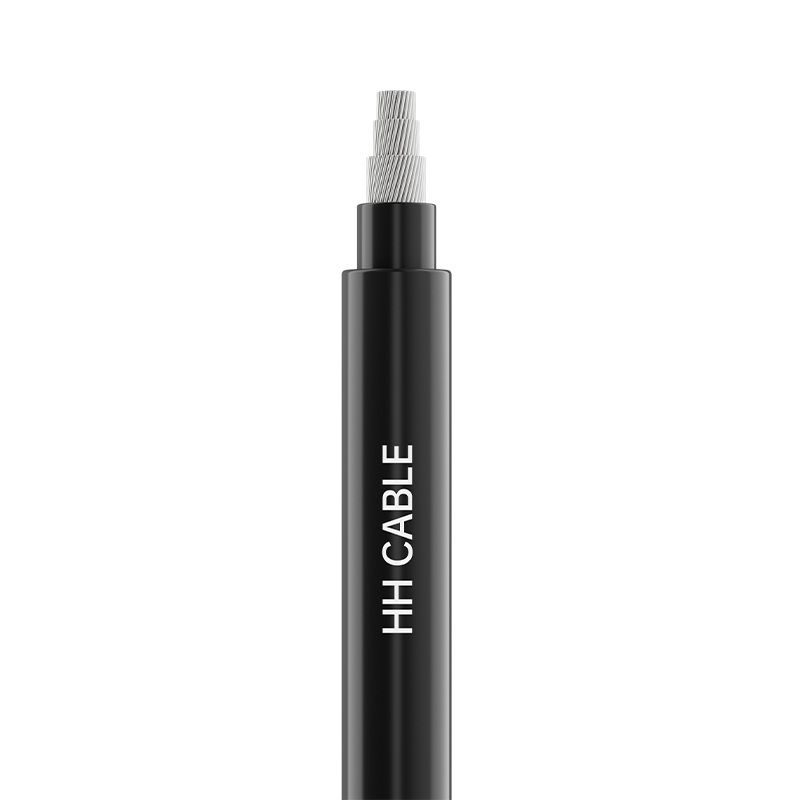

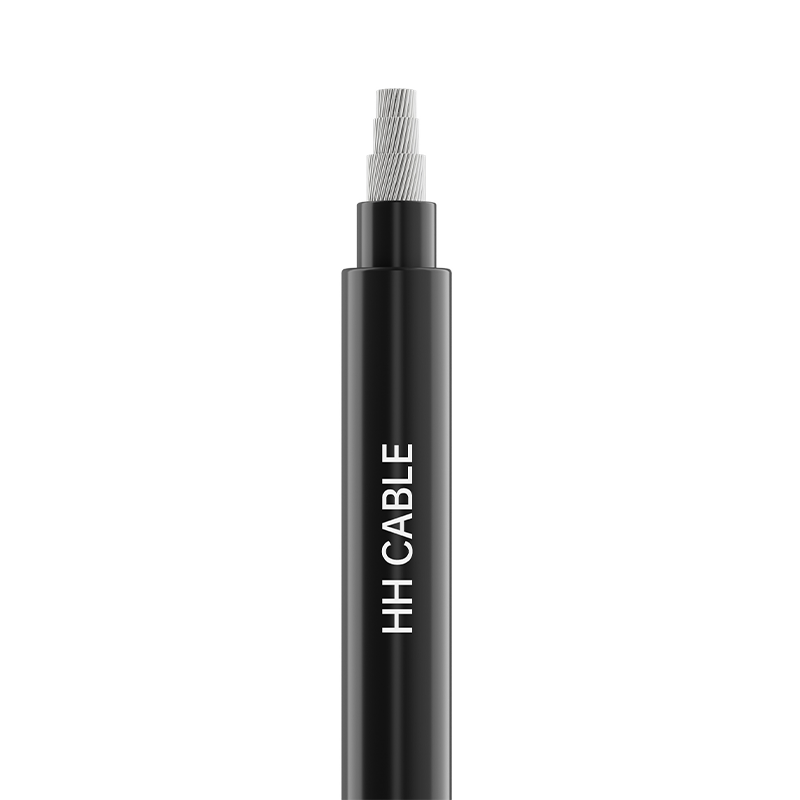

Výber sa riadi cestou schválenia vyžadovanou projektom. EN 50618:2014 (H1Z2Z2-K) je bežná v európskych špecifikáciách, IEC 62930:2017 (62930 IEC 131) sa používa tam, kde sa vyžaduje schválenie IEC, a 2PfG 1169/08.2007 (PV1-F) je cesta TÜV. Všetky tri sú jednožilové, pocínované medené konštrukcie triedy 5 so zosieťovanou polyolefínovou izoláciou a plášťom.

Aké prierezy a menovité napätie sú k dispozícii?

Naše solárne fotovoltaické káble sú dodávané ako jednožilové od 1,5 mm² do 35 mm². Verzia EN má menovité hodnoty AC 1/1 kV a DC 1,5 kV, verzia IEC DC 1,5 kV a verzia TÜV AC 0,6/1 kV a DC 1,8 kV.

Môžete vyrobiť prispôsobené nové energetické káble?

áno. Vyrábame štandardizované aj prispôsobené káble a môžeme vyvíjať produkty podľa zákazníckych výkresov alebo vzoriek. Prispôsobenie zahŕňa veľkosť vodiča, izoláciu a farbu plášťa, stupeň spomaľovania horenia a ďalšie požiadavky na odolnosť voči UV žiareniu, ozónu, chladu alebo poveternostným vplyvom.

Aké je minimálne množstvo objednávky a dodacia lehota?

Minimálne množstvo objednávky sa líši podľa produktu, pričom väčšina položiek začína na 200 metroch. Štandardná dodacia lehota je približne 7 až 10 dní.

Aké informácie potrebujete pre presnú cenovú ponuku?

Uveďte model, špecifikáciu, množstvo, technické špecifikácie a akékoľvek špeciálne požiadavky na káblové produkty. Pomocou týchto vstupov potvrdíme štandardnú cestu, konštrukciu a balenie a vystavíme cenovú ponuku podľa špecifikácie pripravenej na výrobu.
