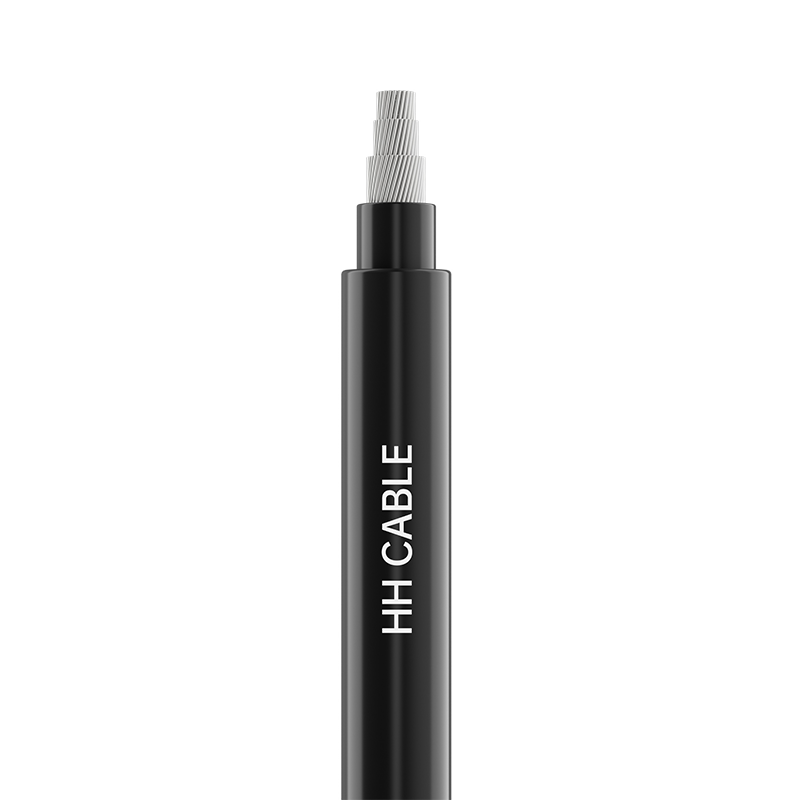

Solárne fotovoltaické káble (normy EN)

Názov produktu: Solárny fotovoltaický kábel (EN Standard)

1-Implementačné štandardy

EN 50618:2014

2-produktový model

H1Z2Z2-K

3- Úroveň napätia

AC: 1/1 kV; DC: 1,5 kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

1

1,5 až 35

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Medený pocínovaný vodič triedy 5

Izolačná vrstva (ak existuje)

bezhalogénová páska s nízkou dymivosťou

Izolácia

Zosieťovaný polyolefín

Izolačná vrstva (ak existuje)

bezhalogénová páska s nízkou dymivosťou

Vonkajší plášť (ak existuje)

Zosieťovaný polyolefín

6-drôtová identifikácia jadra

Izolácia color identification: black or red or white or as per customer's requirements

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, nízka dymivosť a bez halogénov, odolná voči UV žiareniu, chladu, ozónu, poveternostným vplyvom atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna teplota vodiča počas prevádzky kábla: 120°C.

9.2 Maximálna povolená teplota káblového vodiča pri skrate (trvanie nepresahujúce 5 sekúnd) je 250 ℃.

9.3 Prevádzková teplota: -40 °C až 90 °C

9.4 Teplota inštalácie kábla by nemala byť nižšia ako -15 ℃

9.5 Minimálny polomer ohybu inštalácie kábla: nie menší ako 4-násobok vonkajšieho priemeru kábla;

9.6 Používa sa predovšetkým na prenos jednosmerného prúdu generovaného fotovoltaickými panelmi a široko sa používa na prepojenie fotovoltaických modulov a zlučovacích boxov jednosmerného prúdu. Používa sa aj na iné pripojenia vo fotovoltaických systémoch alebo podobných systémoch na výrobu energie. Je vhodný pre vonkajšie aj vnútorné pevné inštalácie.
