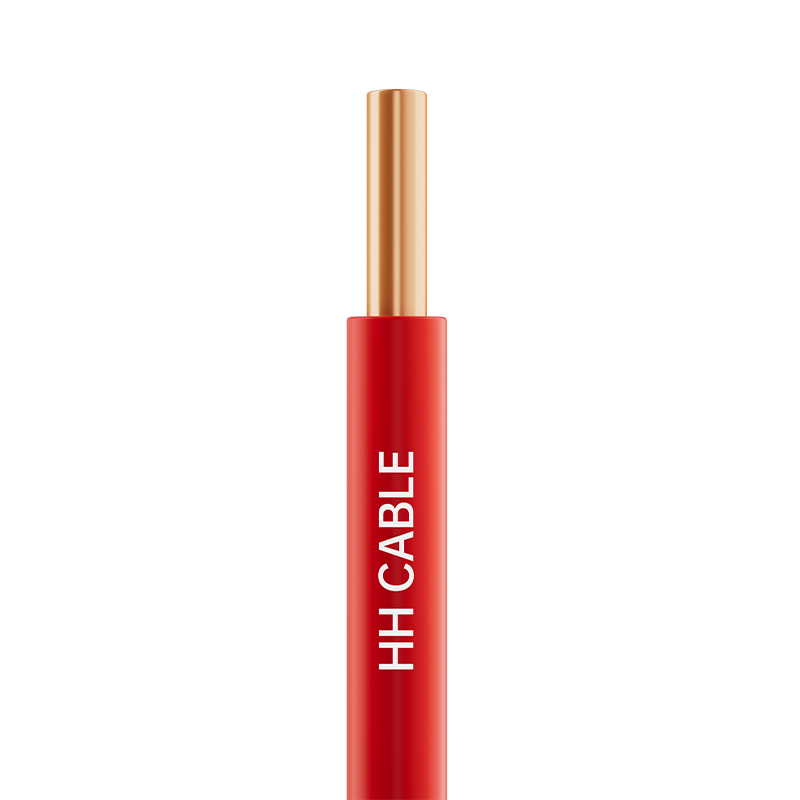

450-750V a pod PVC izolované káble, drôty a šnúry

Názov produktu: 450-750V a nižšie káble, vodiče a šnúry izolované PVC

1-Implementačné štandardy

GB/T5023-2008, JB/T8734-2016

2-produktový model

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS atď.

3- Úroveň napätia

450/750 V, 300/500 V, 300/300 V

Kategória 4 špecifikácií

Úroveň napätia

model

Špecifikácia

450/750V

60227 IEC 01 (BV)

1,5 mm 2 až 400 mm 2

BLV

2,5 mm 2 až 400 mm 2

60227 IEC 0 2 ( R V)

1,5 mm2 až 240 mm2

BVR

2,5 mm2 až 185 mm2

300/500V

60227 IEC 05 (BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 IEC 06(RV)

0,5 mm2～1,0 mm2

300/500V

BVV

0,75 mm2 až 185 mm2

BLVV

2,5 mm2 až 185 mm2

Úroveň napätia

model

Počet jadier

Špecifikácia

300/500V

BVVB

2-3

0,75 mm 2 až 10 mm 2

BLVVB

2-3

2,5 mm 2 až 10 mm 2

300/500V

60227 IEC 53 (RV V)

2-5

0,75 mm 2 - 2,5 mm 2

300/500V

RV V

2

1,5 mm 2 - 6 mm 2

3-5

4 mm 2 - 6 mm 2

6-37

0,5 mm 2 - 2,5 mm 2

300/300V

60227 IEC 52 (RV V)

2-3

0,5 mm 2 - 0,75 mm 2

300/300V

RVS

2

0,5 mm 2 - 4 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhle zhutnené alebo nezhutnené (meď alebo hliník alebo hliníková zliatina) vodiče, medené vodiče - Trieda 1, Trieda 2, Trieda 5; hliníkové vodiče - trieda 1, trieda 2

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

PVC izolačný materiál

Náplň (ak existuje)

Nehygroskopické polypropylénové sieťované plniace lano

Páska na balenie káblov (ak existuje)

Netkaná textília alebo polyesterová páska

Vonkajší plášť (ak existuje)

PVC plášťová zmes

6-drôtová identifikácia jadra

6.1 Identifikácia sfarbenia izolácie:

6.1.1 Ak sa na označenie izolovaných žíl vodičov používa farebná izolácia, každé izolované jadro vodiča môže používať iba jednu farbu, okrem kombinovanej farby zelená/žltá.

6.1.2 Farby izolačného jadra akéhokoľvek viacžilového kábla nemôžu byť zelené a žlté, čo nie sú kombinované farby.

6.1.2 Pre zeleno/žlté izolované drôtené jadrá jedna farba pokrýva najmenej 30 % a nie viac ako 70 % povrchu izolovaného drôteného jadra a druhá farba pokrýva zvyšok a musí byť konzistentná v celom rozsahu.

6.1.4 Preferované farebné spektrum pre zafarbenie izolácie káblov s piatimi alebo menej žilami je nasledovné:

1 jadro a 2 jadro: bez preferencie farebného spektra;

3 jadrá: zelená/žltá, modrá, hnedá alebo hnedá, čierna, šedá;

4 jadrá: zelená/žltá, hnedá, čierna, šedá alebo modrá, hnedá, čierna, šedá;

5-jadrový: zelená/žltá, modrá, hnedá, čierna, šedá alebo modrá, hnedá, čierna, šedá, čierna.

6.1.5 Ak existujú špeciálne požiadavky na chromatografiu, strany ponuky a dopytu sa môžu dohodnúť a určiť podľa požiadaviek zákazníka.

6.2 Digitálna identifikácia izolácie:

6.2.1 Káble so šiestimi alebo viacerými žilami musia byť označené číslami. Izolácia musí byť rovnakej farby a usporiadaná číselne v prirodzenom poradí od vnútornej vrstvy po vonkajšiu vrstvu počnúc izolovaným jadrom č. 1 (odporúča sa čierna izolácia s bielym písmom), s výnimkou zeleno/žltého izolovaného jadra (ak existuje).

6.2.2 Ak znak pozostáva z jediného čísla, pod číslom by sa mala pridať vodorovná čiara. Ak znak pozostáva z dvoch čísel, mali by byť usporiadané vertikálne a pod posledné číslo by sa mala pridať vodorovná čiara. Interval di medzi dvoma susednými skupinami čísel by nemal byť väčší ako 50 mm. Usporiadanie digitálnych identifikačných znakov je znázornené na obrázku nižšie:

7-Farba plášťa

Biela, čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, odolná proti termitom, odolná proti hlodavcom, odolná voči UV žiareniu, odolná voči nízkym teplotám, odolná voči minerálnym olejom atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobo prípustná teplota vodiča kábla počas normálnej prevádzky je 70°C.

9.2 Maximálna povolená teplota vodiča kábla počas skratu (trvanie nepresahujúce 5 sekúnd) je 160 °C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

Minimálny polomer ohybu káblov s vonkajším priemerom menším ako 25 mm: nie menší ako 4-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu káblov s vonkajším priemerom väčším alebo rovným 25 mm: nie menší ako 6-násobok vonkajšieho priemeru kábla.

9.5 Táto séria vodičov a káblov s PVC izoláciou má maximálne menovité napätie 450/750 V a je široko používaná v obytných, komerčných a priemyselných prostrediach na elektrické osvetlenie a vnútorné rozvody, domáce spotrebiče, elektrické zariadenia, prístrojové vybavenie, ovládacie zariadenia, elektronické zariadenia a automatické zariadenia. Spôsoby inštalácie zahŕňajú pevné vedenie, vnútorné alebo vonkajšie, alebo zabudované v potrubí alebo podobných uzavretých systémoch.
