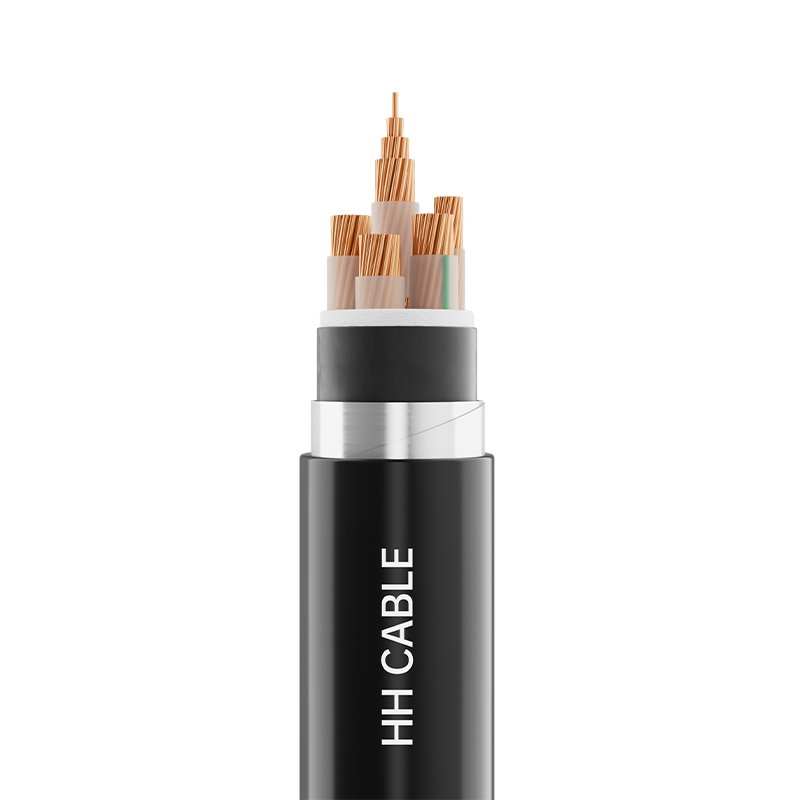

1,8-3kV a menej zosieťované polyetylénové izolované napájacie káble

Názov produktu: 1,8/3 kV a nižšie zosieťované polyetylénové izolované silové káble

1-Implementačné štandardy

GB/T2706.1-2020

2-produktový model

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 atď.

3- Úroveň napätia

1,8/3 kV, 0,6/1 kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

Medený vodič

Vodič z hliníka alebo zliatiny hliníka

1-5

1,5 mm 2 až 630 mm 2

1,5 mm 2 až 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 až 630 mm 2

6 mm 2 až 630 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhle zhutnené alebo nezhutnené (meď alebo hliník alebo hliníková zliatina) vodiče, medené vodiče - Trieda 1, Trieda 2, Trieda 5; hliníkové vodiče - trieda 1, trieda 2

ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Izolačný materiál zo zosieťovaného polyetylénu

Náplň (ak existuje)

Nehygroskopické polypropylénové sieťované plniace lano

Páska na balenie káblov (ak existuje)

Netkaná alebo polypropylénová páska

Kovové tienenie (ak existuje)

Ovíjanie medenou páskou alebo ovíjanie medeným drôtom

Vnútorný plášť (ak existuje)

Polypropylénová reliéfna páska alebo materiál plášťa (polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymový retardér horenia)

Izolačné puzdro (ak existuje)

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

Brnenie (ak existuje)

Pás z nehrdzavejúcej ocele alebo hliníkový pásik alebo pásik z hliníkovej zliatiny alebo pozinkovaný oceľový pás alebo drôt z nehrdzavejúcej ocele alebo hliníkový drôt alebo drôt z hliníkovej zliatiny alebo pozinkovaný oceľový drôt

Vonkajší plášť

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

6-drôtová identifikácia jadra

6.1 Sfarbenie izolácie alebo označenie farebného pásu:

1-žilový kábel: prirodzená izolačná farba alebo podľa požiadaviek zákazníka

2-žilový kábel: červený, modrý; 3-žilový kábel: žltý, zelený, červený;

4-žilový kábel: žltý, zelený, červený, modrý;

5-žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka;

3 1 žilový kábel: žltý, zelený, červený, modrý;

3 2-žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka;

4 1žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka.

Poznámka 1: Žltá, zelená a červená sa používajú pre jadro hlavného vedenia a modrá sa používa pre jadro neutrálneho vedenia.

6.2 Digitálna identifikácia izolácie viacžilového kábla:

2-žilový kábel: 0, 1; 3-žilový kábel: 1, 2, 3; 4-žilový kábel: 0, 1, 2, 3;

4-žilový kábel: 0, 1, 2, 3, 4;

Poznámka 2: Čísla by mali byť biele alebo podľa požiadaviek zákazníka, kde 1, 2, 3 sú pre hlavné žily, 0 pre neutrálne jadro a v 5-žilových kábloch sa číslo 4 týka vodičov na špeciálne účely (vrátane uzemňovacích vodičov).

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, s nízkym obsahom dymu a bez halogénov, odolná voči termitom, hlodavcom, UV žiareniu, olejom, atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá prípustná teplota vodiča kábla počas normálnej prevádzky je 90°C.

9.2 Pri skrate (trvanie nepresahujúce 5 sekúnd) je maximálna povolená teplota vodiča kábla 250°C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla

9.4.1 Jednožilový nepancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie by nemal byť menší ako 20-násobok vonkajšieho priemeru kábla.

Minimálny polomer ohybu kábla po inštalácii by nemal byť menší ako 15-násobok vonkajšieho priemeru kábla.

9.4.2 Jednožilový pancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.3 Viacžilové nepancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.4 Viacžilové pancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menej ako 12-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menej ako 10-násobok vonkajšieho priemeru kábla.

Kábel 9,5 je široko používaný v distribučných systémoch 0,6/1kV a 1,8/3kV. Kábel je vhodný na pevnú inštaláciu v interiéri aj exteriéri alebo priamo uložený v potrubiach, káblových žľaboch, žľaboch a káblových žľaboch. Pancierový kábel s kovovou páskou vydrží mechanické sily, ale nie výrazné napätie. Pancierový kábel s kovovým drôtom odolá mechanickým silám a značnému napätiu. Neozbrojený kábel nevydrží napätie ani stlačenie.
