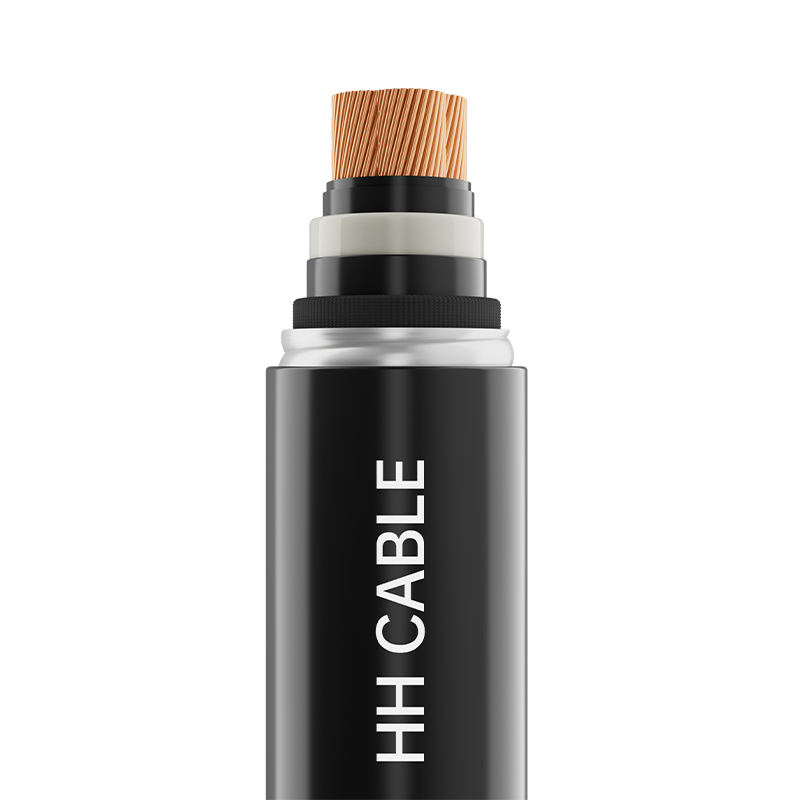

66-110kV zosieťovaný polyetylénovou izoláciou napájací kábel

Názov produktu: 66-110kV zosieťovaný polyetylénový izolovaný napájací kábel

1-Implementačné štandardy

GB/T11017.2-2024

2-produktový model

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z atď.

3-napäťová úroveň

38/66 kV, 50/ 66 kV, 64/110 kV

4-Špecifikácie produktu

240 mm 2 až 2 000 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhle zhutnené alebo delené (medené alebo hliníkové) vodiče

Dirigent shielding

Polovodivá baliaca páska Tetoron ultra hladký zosieťovaný polovodivý materiál

Izolácia

Ultra čistý izolačný materiál zo zosieťovaného polyetylénu

Izolácia shielding

Ultra hladký zosieťovaný polovodivý materiál

Nárazníková vrstva

Polovodivá vyrovnávacia páska alebo polovodivá vyrovnávacia páska blokujúca vodu

Kovové puzdro alebo kovový štít

Vlnité hliníkové puzdro alebo hladké hliníkové puzdro alebo riedke vinutie z medeného drôtu; Okrem toho je možné podľa potreby pridať optické vlákno na monitorovanie teploty

Antikorózna vrstva

Asfaltové alebo tavné lepidlo alebo asfaltová farba

Nekovový vonkajší plášť

Izolácia grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Vodivá vrstva vonkajšieho plášťa

Grafitový povlak alebo extrudovaný polovodivý materiál

6-Farba plášťa

Čierna alebo červená alebo podľa požiadaviek zákazníka

7-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, nízka dymivosť a bez halogénov, odolná proti termitom, hlodavcom, UV žiareniu atď.

8- Vlastnosti káblovej aplikácie

8.1 Maximálna dlhodobo prípustná teplota vodiča kábla počas normálnej prevádzky je 90°C.

8.2 Pri skrate (trvanie nepresahujúce 5 sekúnd) je maximálna povolená teplota vodiča kábla 250°C.

8.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

8.4 Minimálny polomer ohybu pre inštaláciu kábla:

Minimálny polomer ohybu kábla počas inštalácie: nie menej ako 20-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 15-násobok vonkajšieho priemeru kábla.

8.5 Káble sa široko používajú v systémoch prenosu a distribúcie energie vrátane mestských rozvodných sietí a priemyselných zdrojov energie. Sú vhodné pre pevnú inštaláciu, vonkajšie a vnútorné inštalácie, priame zakopanie, káblové kanály, káblové žľaby a tunely a dokážu vydržať mierny tlak. V závislosti od modelu ponúkajú káble radiálnu odolnosť voči vode alebo radiálnu aj pozdĺžnu odolnosť voči vode
