450-750V zosieťovaný polyetylénovou izoláciou riadiaci kábel

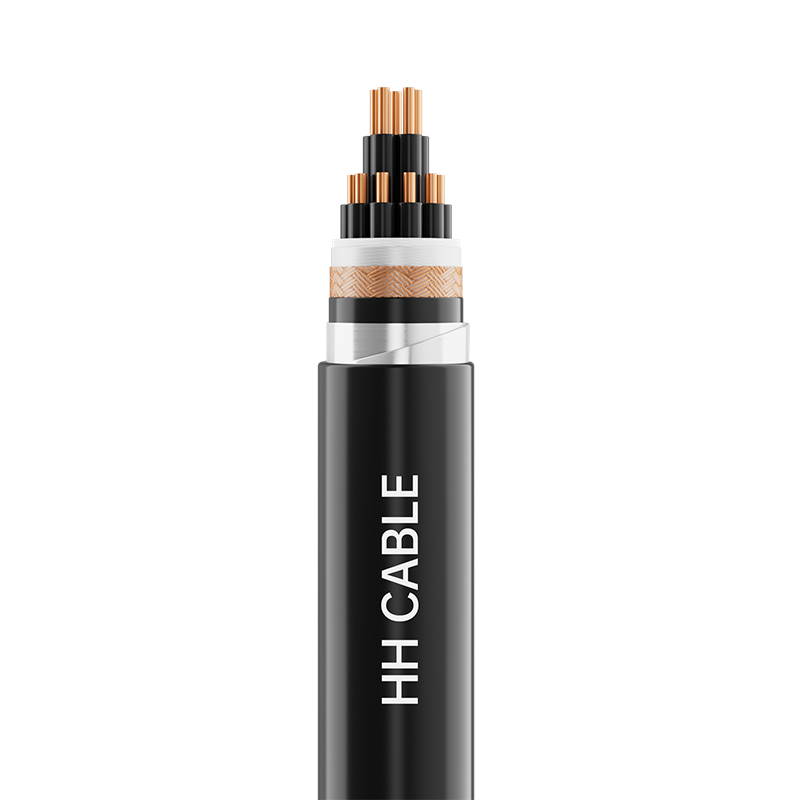

Názov produktu: 450-750V zosieťovaný polyetylénový izolovaný riadiaci kábel

1-Implementačné štandardy

GB/T9330-2020

2-produktový model

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR atď.

3- Úroveň napätia

450/750V

4-Špecifikácie produktu

mriežka

Model

Menovitý prierez vodiča mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Počet jadier

KYJV , KYJVP a ďalšie série

—

2～61

2-19

2-10

KYJV P2, KYJVP3, KYJVP4 a ďalšie série

—

4～61

4-19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 a ďalšie série

—

7-61

4～61

4-19

4-10

KYJV32 , KYJY33 a ďalšie série

—

19-61

7-61

4-19

4-10

KYJVR, KYJYR a ďalšie série

2～61

—

—

—

KYJVRP, KYJYRP a ďalšie série

2～61

2～48

—

—

—

Poznámka: 1. Rozsahy špecifikácií káblov spomaľujúcich horenie, bezhalogénových káblov spomaľujúcich horenie s nízkou dymivosťou, káblov odolných voči ohňu a ich kombinovaných káblov sú rovnaké ako u príslušných modelov uvedených vyššie.

2. Odporúčané série čísel jadier sú: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 a 61 jadier.

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Pevný medený vodič triedy 1 alebo okrúhly medený vodič triedy 2 alebo mäkký medený vodič triedy 5

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Izolačný materiál zo zosieťovaného polyetylénu

Plnenie

Nehygroskopické polypropylénové sieťované plniace lano

Páska na ovíjanie káblov

Netkaná textília alebo polyesterová páska

Kovové tienenie

Opletenie medeným drôtom alebo ovíjanie (medená páska alebo medená plastová páska alebo hliníková plastová páska).

Podšívka (ak existuje)

Polypropylénová reliéfna páska alebo materiál plášťa (polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymový retardér horenia)

Izolačné puzdro (ak existuje)

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

Brnenie (ak existuje)

Pozinkovaný oceľový pás alebo pozinkovaný oceľový drôt

Vonkajší plášť

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

6-drôtová identifikácia jadra

6.1 Identifikácia sfarbenia izolácie:

6.1.1 Ak sa na označenie izolovaných žíl vodičov používa farebná izolácia, každé izolované jadro vodiča môže používať iba jednu farbu, okrem kombinovanej farby zelená/žltá.

6.1.2 Farby izolačného jadra akéhokoľvek viacžilového kábla nemôžu byť zelené a žlté, čo nie sú kombinované farby.

6.1.2 Pre zeleno/žlté izolované drôtené jadrá jedna farba pokrýva najmenej 30 % a nie viac ako 70 % povrchu izolovaného drôteného jadra a druhá farba pokrýva zvyšok a musí byť konzistentná v celom rozsahu.

6.1.4 Preferované farebné spektrum pre zafarbenie izolácie káblov s piatimi alebo menej žilami je nasledovné:

2 jadrá: žiadne preferované farebné spektrum; 3 jadrá: zelená/žltá, modrá, hnedá alebo modrá, čierna, hnedá;

4 jadrá: zelená/žltá, modrá, čierna, hnedá alebo modrá, čierna, hnedá, šedá alebo oranžová;

5-jadrový: zelená/žltá, modrá, čierna, hnedá, sivá alebo oranžová, alebo modrá, čierna, hnedá, sivá, oranžová alebo iné rôzne farby.

6.1.5 Ak existujú špeciálne požiadavky na chromatografiu, strany ponuky a dopytu sa môžu dohodnúť a určiť podľa požiadaviek zákazníka.

6.2 Digitálna identifikácia izolácie:

6.2.1 Káble so siedmimi alebo viacerými žilami musia byť označené číslami. Izolácia musí byť rovnakej farby a usporiadaná číselne od vnútornej vrstvy po vonkajšiu vrstvu v prirodzenom poradí, počnúc izolovaným jadrom č. 1 (odporúča sa čierna izolácia s bielym písmom), s výnimkou zeleno/žltého izolovaného jadra (ak existuje).

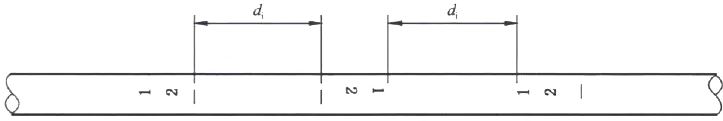

6.2.2 Ak znak pozostáva z jediného čísla, pod číslom by sa mala pridať vodorovná čiara. Ak znak pozostáva z dvoch čísel, mali by byť usporiadané vertikálne a pod posledné číslo by sa mala pridať vodorovná čiara. Interval di medzi dvoma susednými skupinami čísel by nemal byť väčší ako 50 mm. Usporiadanie digitálnych identifikačných znakov je znázornené na obrázku nižšie:

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, nízka dymivosť a bez halogénov, odolná proti termitom, hlodavcom, UV žiareniu, nízkym teplotám, minerálnym olejom atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá prípustná teplota vodiča kábla počas normálnej prevádzky je 90°C.

9.2 Maximálna povolená teplota káblového vodiča pri skrate (trvanie nepresahujúce 5 sekúnd) je 250 ℃.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

9.4.1 Kábel s mäkkou štruktúrou:

Polomer ohybu nesmie byť menší ako 6-násobok vonkajšieho priemeru kábla.

9.4.2 Nepancierové káble:

Polomer ohybu nesmie byť menší ako 8-násobok vonkajšieho priemeru kábla.

9.4.3 Pancierové a kovové tienené káble:

Polomer ohybu nesmie byť menší ako 12-násobok vonkajšieho priemeru kábla.

9.5 Tento kábel sa široko používa v systémoch riadiacich, prenosových, monitorovacích a ochranných obvodov s menovitým napätím 450/750 V a nižším na zabezpečenie bezpečnej, stabilnej a efektívnej prevádzky elektrických systémov. Môže byť pevne inštalovaný a používaný v interiéri, exteriéri alebo priamo zakopaný v káblových rúrach a káblových žľaboch
