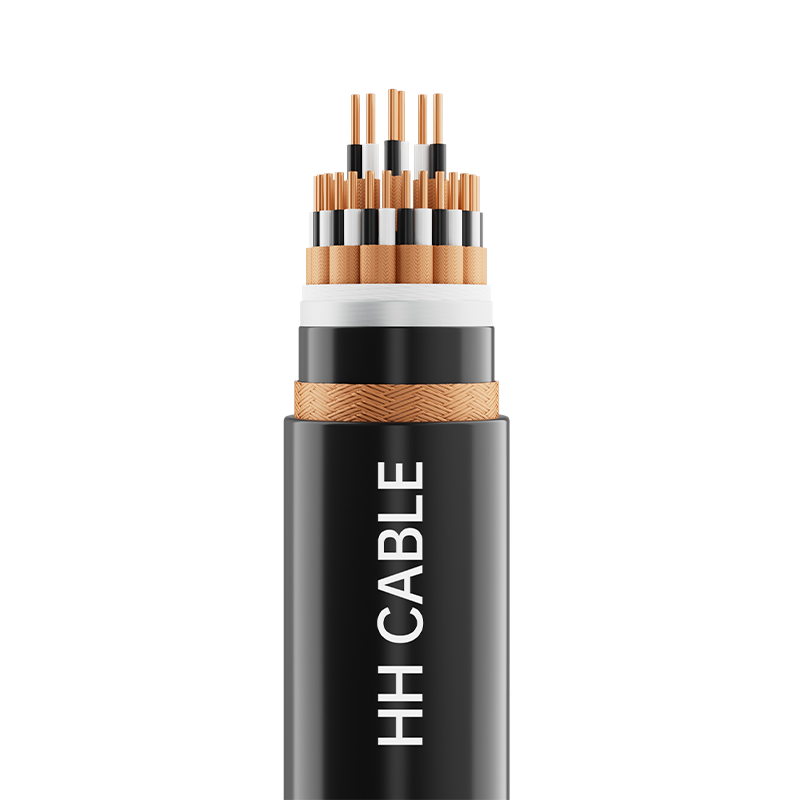

Počítačové a prístrojové káble odolné voči vysokej a nízkej teplote 300-500 V

Názov produktu: Počítačové a prístrojové káble odolné voči vysokej a nízkej teplote 300-500V

1-Implementačné štandardy

TICW 6-2009

2-produktový model

DJFPF, DJFP2F, DJFFPRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 atď.

3- Úroveň napätia

300/500V

4-Špecifikácie produktu

mriežka

Model

Menovitý prierez vodiča mm2

Štruktúra komponentov kabeláže

Lane Group

Trojriadková skupina

Štvorvodičová skupina

Izolácia zo silikónovej gumy

0,5, 0,75, 1,0, 1,5, 2,5

1-50

1-24

1-10

Fluoroplastová izolácia

0,5, 0,75, 1,0

1-19

1-10

—

1,5, 2,5

1-10

1-10

—

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Pevný medený vodič triedy 1 alebo okrúhly medený vodič triedy 2 alebo mäkký medený vodič triedy 5

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Izolačný materiál zo silikónovej gumy alebo fluoroplastu

Krútená dvojlinka, skupinová alebo hviezdicová skrútená páska (ak je k dispozícii)

Polyesterová páska alebo netkaná textília

Individuálne tienenie  (ak existuje)

Opletenie z medeného drôtu alebo (medená páska alebo medená plastová páska alebo hliníková plastová páska) ovíjanie alebo ovíjanie z hliníkovej plastovej pásky opletenie z medeného drôtu kompozitné tienenie

Plnenie

Nehygroskopické polypropylénové sieťované plniace lano

Páska na ovíjanie káblov

Netkaná textília alebo polyesterová páska

Celkové tienenie (ak existuje)

Opletenie z medeného drôtu alebo (medená páska alebo medená plastová páska alebo hliníková plastová páska) ovíjanie alebo ovíjanie z hliníkovej plastovej pásky opletenie z medeného drôtu kompozitné tienenie

Vonkajší plášť

Materiál plášťa zo silikónovej gumy alebo fluoroplastu

6-drôtová identifikácia jadra

Komponenty káblov sú identifikované izolačným zafarbením a na rozlíšenie prameňov v pároch (skupinách) sa používajú rôzne farby. Rôzne farebné spektrá, farebné pásy alebo čísla je možné použiť na rozlíšenie a identifikáciu skupín drôtov, alebo podľa požiadaviek zákazníka.

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, odolnosť voči vysokým a nízkym teplotám atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

Izolácia zo silikónovej gumy: 180℃; Fluoroplastic insulation: 200℃.

9.2 Teplota inštalácie kábla by nemala byť nižšia ako -20 ℃

9.3 Minimálny polomer ohybu pre inštaláciu kábla:

Pre nepancierové káble alebo tienené ohybné káble opletené medeným drôtom: polomer ohybu nesmie byť menší ako 6-násobok vonkajšieho priemeru kábla;

Káble s tienením medenou páskou, medeno-plastovou páskou alebo hliníkovo-plastovou páskou:

Polomer ohybu nesmie byť menší ako 12-násobok vonkajšieho priemeru kábla.

9.4 Tento kábel je široko používaný v priemyselných automatizačných prístrojových a riadiacich systémoch (ICS), distribuovaných riadiacich systémoch (DCS) a programovateľných logických ovládačoch (PLC) pracujúcich v prostredí s vysokou alebo nízkou teplotou s menovitým napätím 300/500 V. Ako spojovacie vedenie medzi elektronickými počítačmi, prístrojmi priemyselnej automatizácie, senzormi a akčnými členmi umožňuje automatické riadenie analógových a digitálnych signálnych systémov, ako sú detekcia, riadenie, alarm a blokovanie, a prenáša analógové a digitálne signály, ako je detekcia, riadenie, blokovanie a alarmovanie procesných premenných vo výrobných zariadeniach. Vykazuje vynikajúcu odolnosť proti rušeniu magnetického poľa, elektrostatickému rušeniu a poškodeniu hmyzom a vtákmi. Môže byť inštalovaný vo vnútri alebo vonku, priamo zakopaný alebo v káblových vedeniach a výkopoch.
