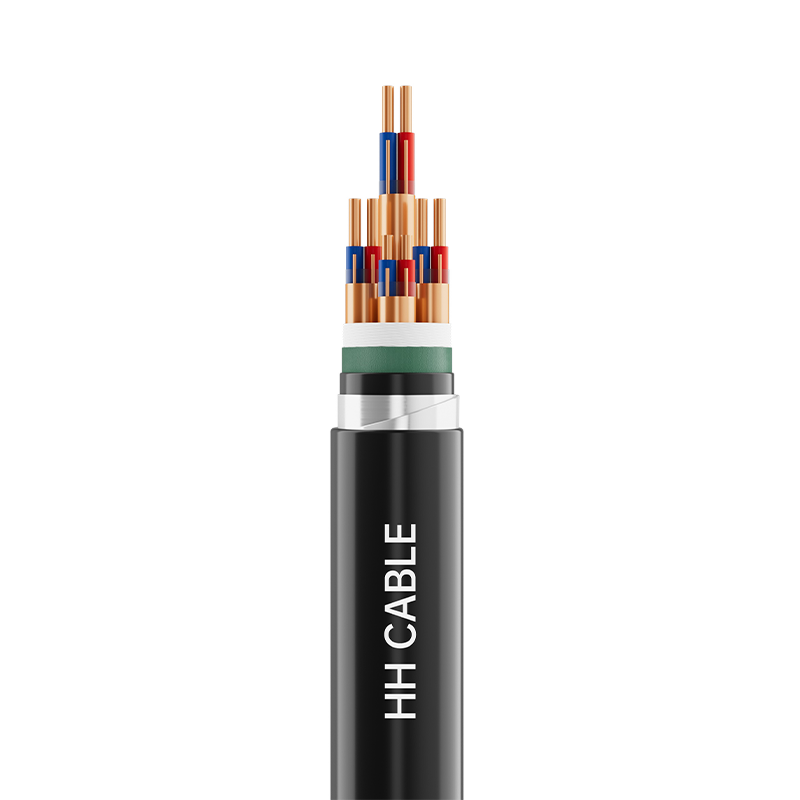

300-500V Počítačové a prístrojové káble

Názov produktu: Počítačové a prístrojové káble 300-500V

1-Implementačné štandardy

TICW 6-2009, BS5308

2-produktový model

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 atď.

3- Úroveň napätia

300/500V

4-Špecifikácie produktu

mriežka

Model

Menovitý prierez vodiča mm2

Štruktúra komponentov kabeláže

Lane Group

Trojriadková skupina

Štvorvodičová skupina

Polyetylénová izolácia, polyvinylchloridová izolácia, zosieťovaná polyetylénová izolácia, bezhalogénová nízkodymová polyolefínová izolácia

0,5, 0,75, 1,0, 1,5, 2,5

1-50

1-24

1-10

Izolácia zo silikónovej gumy

0,5, 0,75, 1,0, 1,5, 2,5

1-50

1-24

1-10

Fluoroplastová izolácia

0,5, 0,75, 1,0

1-19

1-10

—

1,5, 2,5

1-10

1-10

—

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Pevný medený vodič triedy 1 alebo okrúhly medený vodič triedy 2 alebo mäkký medený vodič triedy 5

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Polyvinylchlorid alebo polyetylén alebo zosieťovaný polyetylén alebo bezhalogénový nízkodymový polyolefín

Krútená dvojlinka, skupinová alebo hviezdicová skrútená páska (ak je k dispozícii)

Polyesterová páska alebo netkaná textília

Individuálne tienenie (ak existuje)

Opletenie z medeného drôtu alebo (medená páska alebo medená plastová páska alebo hliníková plastová páska) obal alebo obal z hliníkovej plastovej pásky a kompozitné tienenie z medeného drôtu

Plnenie

Nehygroskopické polypropylénové sieťované plniace lano

Páska na ovíjanie káblov

Netkaná textília alebo polyesterová páska

Celkové tienenie (ak existuje)

Opletenie z medeného drôtu alebo (medená páska alebo medená plastová páska alebo hliníková plastová páska) obal alebo ovíjanie z hliníkovej plastovej pásky a kompozitné tienenie z medeného drôtu

Vnútorný plášť alebo izolačná manžeta (ak existuje)

Polyvinylchlorid (PVC), polyetylén (PE) alebo bezhalogénová nízkodymová polyolefínová zmes

Brnenie (ak existuje)

Pozinkovaný oceľový pás alebo pozinkovaný oceľový drôt

Vonkajší plášť

Polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymový polyolefín

6-drôtová identifikácia jadra

Komponenty káblov sú identifikované izolačným zafarbením a na rozlíšenie prameňov v pároch (skupinách) sa používajú rôzne farby. Rôzne farebné spektrá, farebné pásy alebo čísla je možné použiť na rozlíšenie a identifikáciu skupín drôtov, alebo podľa požiadaviek zákazníka.

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, nízka dymivosť a bez halogénov, odolná proti termitom, hlodavcom, UV žiareniu, minerálnym olejom atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

PVC izolácia, polyetylénová izolácia, bezhalogénová polyolefínová izolácia s nízkou dymivosťou: 70°C; izolácia zo zosieťovaného polyetylénu: 90°C.

9.2 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.3 Minimálny polomer ohybu pre inštaláciu kábla:

Pre nepancierové káble alebo tienené ohybné káble opletené medeným drôtom: polomer ohybu nesmie byť menší ako 6-násobok vonkajšieho priemeru kábla;

Káble s medenou páskou alebo tienením z medeno-plastovej pásky alebo tienením z hliníkovo-plastovej pásky alebo pancierovaním z oceľovej pásky alebo pancierom z oceľového drôtu:

Polomer ohybu nesmie byť menší ako 12-násobok vonkajšieho priemeru kábla.

9.4 Tento kábel je široko používaný v priemyselných automatizačných prístrojových a riadiacich systémoch (ICS), distribuovaných riadiacich systémoch (DCS) a programovateľných logických ovládačoch (PLC) s menovitým napätím 300/500 V. Ako spojovacie vedenie medzi elektronickými počítačmi, prístrojmi priemyselnej automatizácie, senzormi a akčnými členmi umožňuje automatické riadenie analógových a digitálnych signálnych systémov, ako sú detekcia, riadenie, alarm a blokovanie, a prenáša analógové a digitálne signály, ako sú detekcia, riadenie, blokovanie a alarm pre procesné premenné vo výrobných zariadeniach. Má vynikajúcu odolnosť proti rušeniu magnetického poľa, elektrostatickému rušeniu a je odolný voči poškodeniu hmyzom a vtákmi. Môže byť inštalovaný vo vnútri, vonku, priamo zakopaný alebo v káblových vedeniach a výkopoch.
