Kam sa hodia naše železničné a tranzitné káble

Železničná doprava kladie niektoré z najnáročnejších požiadaviek na káble v akomkoľvek odvetví: nepretržité vibrácie, mechanické otrasy, vlhkosť, vystavenie chemikáliám a prísna požiarna bezpečnosť. Naše železničné a tranzitné káble sú vyrobené pre dve široké pracovné zóny – pohyblivé zariadenia a pevnú infraštruktúru.

• Koľajové vozidlá: trakčné motory, pomocné napájanie, riadiace a prístrojové rozvody vo vozidlách, kde je rozhodujúca flexibilita a odolnosť voči vibráciám.
• Napájanie električiek a ľahkých koľajníc: strednonapäťové napájače spájajúce rozvodne s nadzemným alebo pozemným kontaktným systémom.
• Pevná tranzitná infraštruktúra: osvetlenie tunelov, rozvody napájania staníc, signalizačné a komunikačné obvody vyžadujúce nízku dymivosť a bezhalogénový výkon.

Náš sortiment železničných a tranzitných káblov

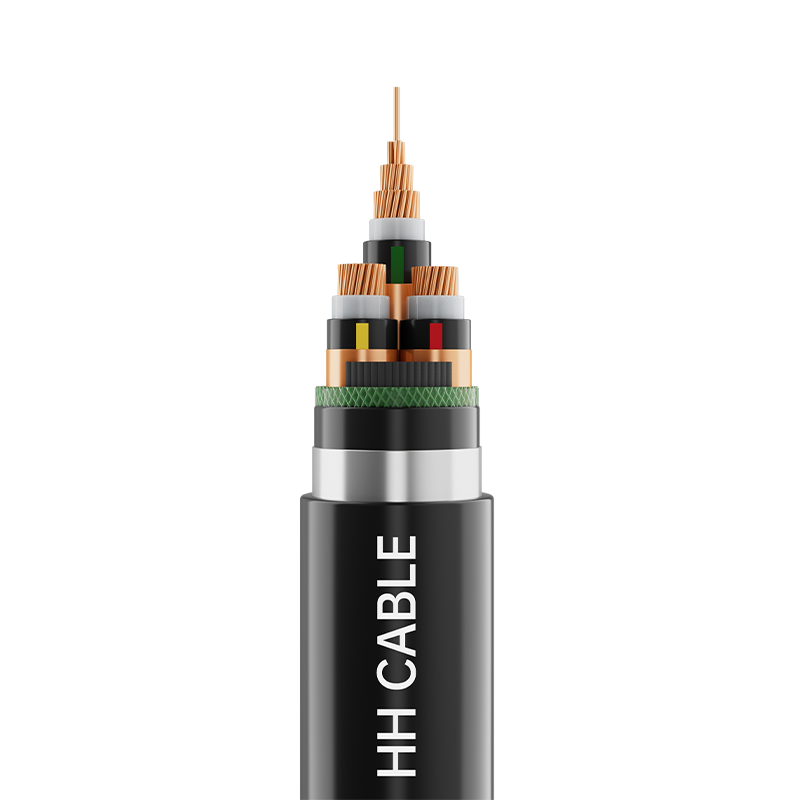

Súčasný železničný a tranzitný sortiment sa sústreďuje na 10 kV izolovaný napájací kábel XLPE pre inžinierstvo systému napájania električiek. Tento kábel je reprezentatívnym príkladom toho, ako kombinujeme tienenie vodičov, zosieťovanú izoláciu a bezhalogénové opláštenie pre účely prepravy.

Možnosti konštrukcie a materiálu

Kolejové a tranzitné káble staviame okolo kombinácie vodiča, izolácie, tienenia a plášťa, ktoré zodpovedajú inštalácii. Pre električkový napájací kábel 10 kV štaardná konštrukcia používa okrúhly zhutnený medený vodič, zosieťovaný polovodičový vodič a izolačné tienenie, XLPE izoláciu, metalické tienenie medenou páskou, galvanizované oceľové pásové pancierovanie a 125°C vonkajší plášť zo zosieťovaného polyolefínu s nízkou dymivosťou a bez halogénov.

• Dirigent: okrúhla zhutnená meď pre stabilný elektrický výkon a menší vonkajší priemer.
• Izolácia: zosieťovaný polyetylén dimenzovaný na teplotu nepretržitého vodiča 90 °C a teplotu pri skrate 250 °C po dobu až 5 sekúnd.
• Kovové tienenie: ovíjanie medenou páskou; Na požiadanie je možné pridať optické vlákno na monitorovanie teploty.
• Brnenie: pozinkovaný oceľový pás na mechanickú ochranu v podzemných alebo kanálových trasách.
• Vonkajší plášť: bezhalogénový zosieťovaný polyolefín s nízkou dymivosťou, spomaľujúci horenie, čierna alebo farba podľa projektu.

Kritické špecifikácie pre tranzitné projekty

Výber tranzitného kábla závisí od malého súboru parametrov, ktoré riadia bezpečnosť aj životnosť. Potvrdíme ich oproti špecifikácii projektu pred zverejnením cenovej ponuky.

Konfigurácia a prispôsobenie

Vyrábame štandardné aj zákazkové železničné a tranzitné káble. Prispôsobenie môže zahŕňať veľkosť vodiča, počet žíl, farbu plášťa, metódu identifikácie jadra, stupeň požiarnej účinnosti a ďalšie ochranné funkcie, ako je odolnosť proti termitom, odolnosť proti hlodavcom a UV žiareniu.

• Označenie jadra farebnou páskou alebo tlačenými číslami, prípadne podľa požiadaviek zákazníka.
• Farba plášťa čierna alebo podľa projektu.
• Voliteľné optické vlákno na monitorovanie teploty v štruktúre kábla.
• Kombinácie pancierovania a tienenia, aby vyhovovali inštalácii v zemi, v potrubí alebo nad hlavou.

Pre projekty, ktoré vyžadujú aj prenosovú alebo priemyselnú kabeláž, náš Prenosové a transformačné káble elektrickej siete and Priemyselné káble rady využívajú kompatibilné materiály a systémy kvality.

Zabezpečenie a akceptácia kvality

Každý meter kábla prechádza kontrolami od príjmu suroviny až po dodávku hotového produktu. Náš systém riadenia kvality je certifikovaný a prevádzkujeme systém MES pre komplexnú digitálnu kontrolu od surovín až po hotové výrobky. Pre koľajové a tranzitné káble sa rutinné testy týkajú odporu vodičov, izolačného odporu, rozmerových kontrol a odolnosti voči napätiu. Testy požiarnej odolnosti sa vykonávajú podľa platnej normy pre triedy spomaľujúce horenie, s nízkou dymivosťou a bez halogénov.

Ku každej dodávke môžeme dodať skúšobné certifikáty a dokumentáciu o zhode. Ak si projekt vyžaduje svedecké testovanie treťou stranou alebo špecifické akceptačné protokoly, pred výrobou potvrdíme testovací plán.

Inštalácia, údržba a servis

Koľajové a tranzitné káble musia odolávať neustálemu pohybu, ohýbaniu a mechanickým nárazom. Správna inštalačná prax chráni životnosť: dodržujte špecifikovaný polomer ohybu, zaistite káble vhodnými svorkami, aby ste minimalizovali poškodenie spôsobené vibráciami, a oddeľte napájacie, signálne a ovládacie káble, aby ste predišli rušeniu.

• Počas plánovanej údržby skontrolujte opotrebovanie izolácie, integritu konektora a mechanické poškodenie.
• Skontrolujte stav plášťa na vstupných a výstupných bodoch, kde káble prechádzajú cez steny alebo podnosy.
• V prípade koľajových vozidiel overte pružnosť a uvoľnenie napätia v pohyblivých spojoch.

Po dobu životnosti kábla poskytujeme náhradné diely a technickú podporu. Náš popredajný tím pokrýva celý proces od technickej kontroly pred predajom až po následné sledovanie po doručení.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na prípravu presnej konfigurácie a cenovej ponuky pre železničné a tranzitné káble potrebujeme nasledujúce vstupy projektu. Poskytnutím týchto údajov vo fáze dopytovania sa skráti technické preskúmanie a zabráni sa neskorším zmenám špecifikácií.

Často kladené otázky

Aké úrovne napätia pokrývajú vaše železničné a tranzitné káble?

Náš železničný a tranzitný sortiment zahŕňa nízkonapäťové káble železničných koľajových vozidiel do 1 kV a strednonapäťové napájacie káble električiek 8,7/10 kV. Pre širšie potreby prenosu vyrábame silové káble do 110 kV a nižšie.

Môžete prispôsobiť konštrukciu kábla pre konkrétny tranzitný projekt?

áno. Vyvíjame a vyrábame produkty na základe výkresov alebo vzoriek poskytnutých zákazníkom. Prispôsobenie zahŕňa veľkosť vodiča, počet žíl, farbu plášťa, identifikáciu jadra, stupeň požiarnej odolnosti a ďalšie ochranné funkcie.

Aké normy požiarnej bezpečnosti spĺňajú vaše tranzitné káble?

Naše železničné a tranzitné káble používajú bezhalogénové materiály s nízkou dymivosťou a spomaľujúce horenie. Elektrický napájací kábel 10 kV je k dispozícii s nehorľavou triedou A/B, nízkou dymivosťou a bezhalogénovým výkonom a testujeme podľa príslušných noriem pre každú triedu.

Aké je minimálne množstvo objednávky a dodacia lehota?

Minimálne množstvo objednávky sa líši podľa produktu; väčšina káblov má minimálne 200 metrov. Dodacia lehota je približne 7 až 10 dní v závislosti od špecifikácie a množstva.

Poskytujete skúšobné certifikáty a dokumentáciu?

áno. Ku každej dodávke dodávame skúšobné certifikáty a dokumentáciu o zhode. Tam, kde sa vyžaduje svedecké testovanie treťou stranou alebo špecifické akceptačné protokoly, potvrdíme plán testovania pred výrobou.

Kde sa vyrábajú vaše železničné a tranzitné káble?

Vyrábame v našom závode v meste Guanlin, Yixing City, provincia Jiangsu, Čína. Naša výrobná základňa pokrýva približne 200 000 metrov štvorcových s dvoma výrobnými závodmi a deviatimi špecializovanými dielňami.
