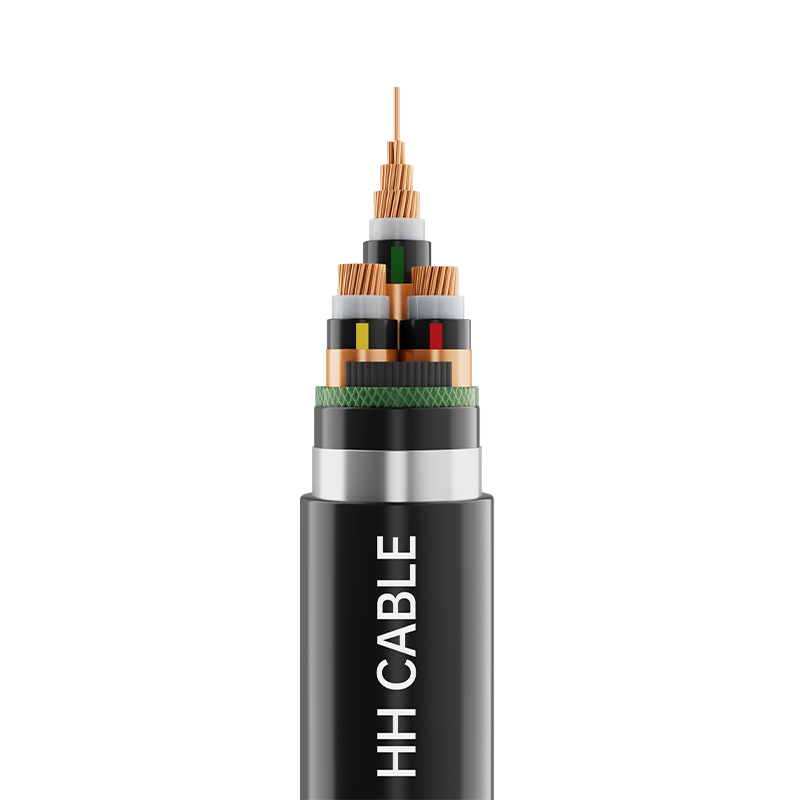

10kV XLPE izolovaný napájací kábel pre inžinierstvo systému napájania električiek

Názov produktu: 10kV XLPE izolovaný napájací kábel pre električkovú napájaciu sústavu

1-Implementačné štandardy

Q/320282DJD003-2021

2-produktový model

YG-WDZ-YJE23

3-napäťová úroveň

8,7/10

4-Špecifikácie produktu

Počet jadier

Špecifikácia

3

50 mm 2 – 400 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhly zhutnený medený vodič

Dirigent shielding

Zosieťovaný polovodivý materiál

Izolácia

Izolačný materiál zo zosieťovaného polyetylénu

Izolácia shielding

Zosieťovaný polovodivý materiál

Kovové tienenie

Podľa potreby je možné pridať medenú pásku, optické vlákno na monitorovanie teploty

Plnenie

Nehygroskopické polypropylénové vejárovité výplňové pásy resp

Nehygroskopické polypropylénové sieťované plniace lano

Páska na ovíjanie káblov

Nízka dymivosť nulová halogénová páska

Izolačný rukáv

Polyolefínový materiál plášťa s nízkou dymivosťou bez obsahu halogénov

Brnenie

pozinkovaný oceľový pás

Vonkajší plášť

125 ℃ zosieťovaný polyolefínový plášťový materiál bez obsahu halogénov s nízkou dymivosťou

6-drôtová identifikácia jadra

Identifikácia žltej, zelenej, červenej pásky alebo vytlačená 1, 2, 3 biele čísla alebo podľa požiadaviek zákazníka

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B, nízka dymivosť a bez halogénov, odolná proti termitom, hlodavcom, UV žiareniu atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá prípustná teplota vodiča kábla počas normálnej prevádzky je 90°C.

9.2 Pri skrate (trvanie nepresahujúce 5 sekúnd) je maximálna povolená teplota vodiča kábla 250°C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

Nie menej ako 20-násobok vonkajšieho priemeru kábla.

9.5 Tento kábel je široko používaný v projektoch systémov napájania električiek. Ako hlavný komponent spájajúci napájací systém s prevádzkou električiek, jeho využitie prebieha celým procesom prenosu výkonu, riadenia signálov, zabezpečenia bezpečnosti a stabilnej prevádzky systému. Zohľadňuje tiež vysokú vodivosť, tepelnú odolnosť, schopnosť odolávať rušeniu a prispôsobivosť k životnému prostrediu, aby sa zabezpečila efektívna a bezpečná prevádzka električiek, čím sa poskytuje spoľahlivejšia podpora „krvných ciev“ pre mestskú železničnú dopravu.
