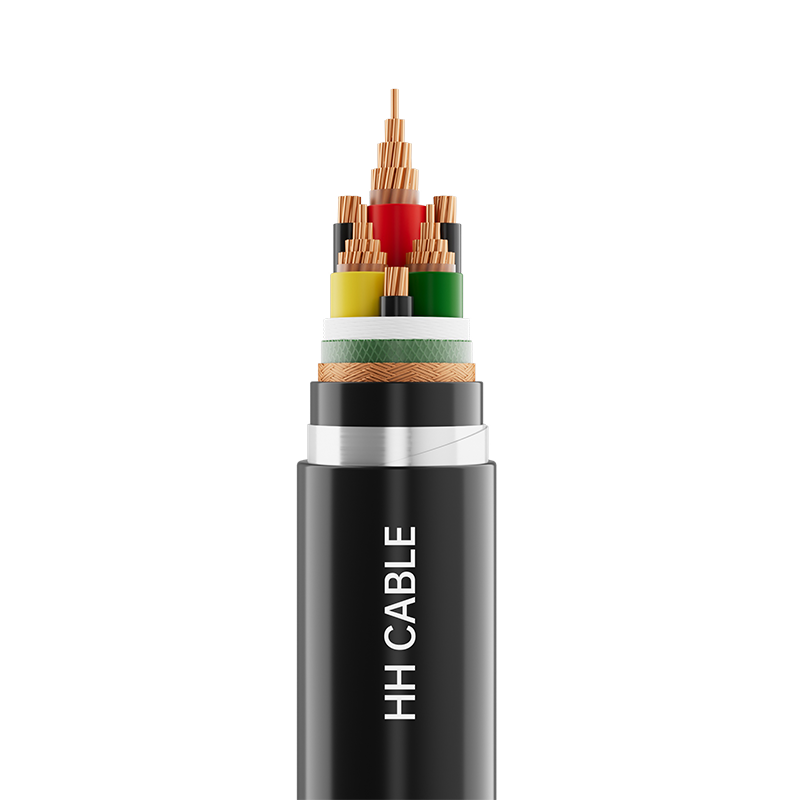

Napájací kábel s menovitým napätím 1kV s premenlivou frekvenciou

Názov produktu: Napájací kábel s menovitým napätím 1 kV s premenlivou frekvenciou

1-Implementačné štandardy

Q/320282DJD009-2025

2-produktový model

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP atď.

3- Úroveň napätia

0,6/1 kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

Počet jadier

Špecifikácia

Jadro hlavnej línie

Neutrálne jadro

Jadro hlavnej línie

Neutrálne jadro

3 3

4 mm2

1 (0,75) mm2

3 3

70 mm2

10 mm2

6 mm2

1,5(1) mm2

95 mm2

16 mm2

10 mm2

2,5 (1,5) mm 2

120 mm2

25 mm2

16 mm2

4 (2,5) mm2

150 mm2

35 (25) mm 2

25 mm2

6 (4) mm 2

185 mm2

35 mm2

35 mm2

6 mm2

240 mm2

50(35) mm2

50 mm2

10 mm2

300 mm 2

50 mm2

Počet jadier

Špecifikácia

3

1,5 mm 2 až 300 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhle zhutnené alebo nezhutnené medené vodiče, medené vodiče - Trieda 1, Trieda 2, Trieda 5;

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Izolácia z polyvinylchloridu, izolácia zo zosieťovaného polyetylénu alebo silikónová guma

Plnenie

Nehygroskopické výplňové lano z polypropylénovej sieťoviny

Páska na ovíjanie káblov

Netkaná alebo polypropylénová páska

Kovové tienenie

Opletenie medeným drôtom alebo voľne navinutý medený drôt alebo obal (medená páska alebo medená plastová páska alebo hliníková plastová páska)

Vnútorný plášť (ak existuje)

Polypropylénová reliéfna páska alebo materiál plášťa (silikónový kaučuk alebo polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymový retardér horenia)

Izolačné puzdro (ak existuje)

Polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymivý materiál plášťa spomaľujúci horenie alebo silikónová guma

Brnenie (ak existuje)

Pozinkovaný oceľový pás alebo pozinkovaný oceľový drôt alebo opletený pozinkovaný oceľový drôt

Vonkajší plášť

Polyvinylchlorid alebo polyetylén alebo bezhalogénový nízkodymivý materiál plášťa spomaľujúci horenie alebo silikónová guma

6-drôtová identifikácia jadra

6.1 Sfarbenie izolácie alebo označenie farebného pásu:

3-žilový kábel: žltý, zelený, červený alebo podľa požiadaviek zákazníka;

3 3 žilový kábel: 3 hlavné žily: žltá, zelená, červená alebo podľa požiadaviek zákazníka, 3 neutrálne žily: žltozelená alebo čierna alebo podľa požiadaviek zákazníka.

Poznámka: Izoláciu zo zosieťovaného polyetylénu je možné odlíšiť farebnými pásmi alebo zafarbením izolácie.

6.2 Digitálna identifikácia izolácie viacžilového kábla:

3-žilový kábel: 1, 2, 3 alebo podľa požiadaviek zákazníka;

3 3 žilový kábel: 3 hlavné žily: 1, 2, 3 alebo podľa požiadaviek zákazníka, 3 neutrálne žily: 0 alebo podľa požiadaviek zákazníka.

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, odolná proti termitom, odolná proti hlodavcom, odolná voči UV žiareniu, oleju, opotrebeniu, odolná voči vysokej teplote atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

PVC izolácia: 70 ℃ ; XLPE izolácia: 90 ℃; Izolácia zo silikónovej gumy: 180 ℃.

9.2 Maximálna povolená teplota vodiča kábla pri skrate (trvanie nepresahuje 5 sekúnd) je: izolácia z polyvinylchloridu: 160°C; izolácia zo zosieťovaného polyetylénu: 250°C; izolácia zo silikónovej gumy: 350°C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

9.4.1 Jednožilový nepancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menej ako 20-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 15-násobok vonkajšieho priemeru kábla.

9.4.2 Jednožilový pancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.3 Viacžilové nepancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.4 Viacžilové pancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 12-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 10-násobok vonkajšieho priemeru kábla.

Kábel 9.5 je široko používaný v energetických systémoch zodpovedajúcich motorom s premenlivou frekvenciou 0,6/1 kV a nižším, čím sa dosahuje efektívny a stabilný prenos energie a ovládanie. Jeho vynikajúce tienenie, vlastnosti proti rušeniu a prispôsobivosť vysokým frekvenciám zaisťujú bezpečnú a stabilnú prevádzku motorov s premenlivou frekvenciou v zložitých elektromagnetických prostrediach.
