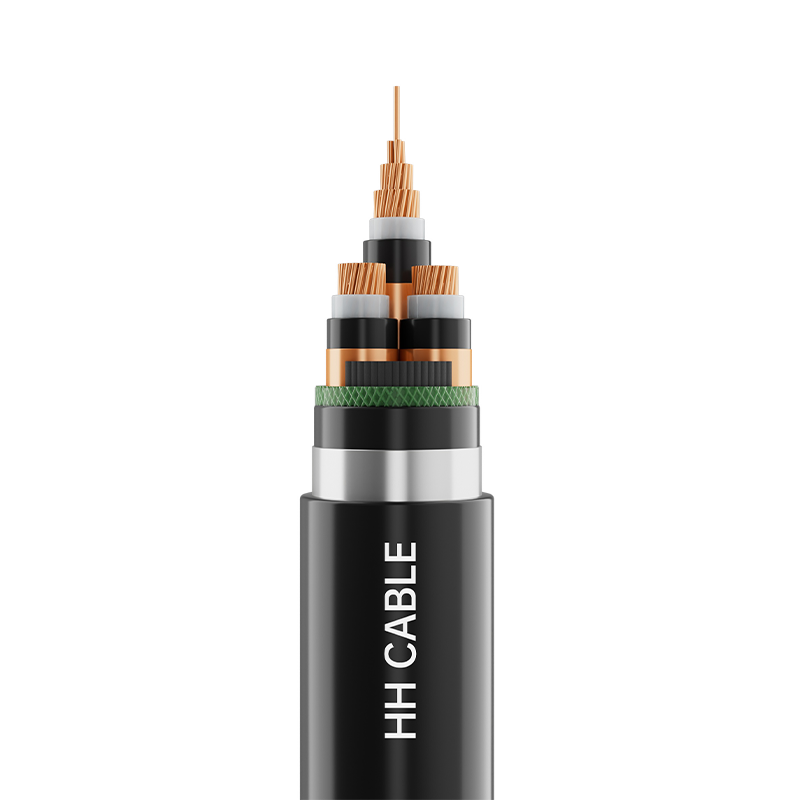

6-35kV zosieťovaný polyetylénovou izoláciou napájací kábel

Názov produktu: 6-35kV zosieťovaný polyetylénový izolovaný napájací kábel

1-Implementačné štandardy

GB/T2706.2～3-2020

2-produktový model

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 atď.

3- Špecifikácie napätia

Úroveň napätia

Počet jadier

Špecifikácia

Medený vodič

Vodič z hliníka alebo zliatiny hliníka

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20 kV

3

25 mm 2 až 630 mm 2

25 mm 2 až 630 mm 2

1

25 mm 2 až 800 mm 2

25 mm 2 až 800 mm 2

18/20 (30) kV

3

35 mm 2 až 630 mm 2

35 mm 2 až 630 mm 2

1

35 mm 2 až 800 mm 2

35 mm 2 až 800 mm 2

21/35 kV

26/35 kV

3

50 mm 2 až 630 mm 2

50 mm 2 až 630 mm 2

1

50 mm 2 až 800 mm 2

50 mm 2 až 800 mm 2

4- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Kruhový zhutnený vodič (meď alebo hliník alebo zliatina hliníka).

Dirigent shielding

Zosieťovaný polovodivý materiál

Izolácia

Izolačný materiál zo zosieťovaného polyetylénu

Izolácia shielding

Zosieťovaný polovodivý materiál

Kovové tienenie

Ovíjanie medenou páskou alebo riedke vinutie medeným drôtom; Okrem toho je možné podľa potreby pridať optické vlákno na monitorovanie teploty

Náplň (ak existuje)

Nehygroskopické polypropylénové vejárovité výplňové pásy resp

Nehygroskopické polypropylénové sieťované plniace lano

Páska na balenie káblov (ak existuje)

Netkaná alebo polypropylénová páska

Izolačné puzdro (ak existuje)

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

Brnenie (ak existuje)

Pás z nehrdzavejúcej ocele alebo hliníkový pásik alebo pásik z hliníkovej zliatiny alebo pozinkovaný oceľový pás alebo drôt z nehrdzavejúcej ocele alebo hliníkový drôt alebo drôt z hliníkovej zliatiny alebo pozinkovaný oceľový drôt

Vonkajší plášť

Materiál plášťa s nízkou dymivosťou, bez obsahu halogénov, PVC alebo polyetylénu

5-drôtová identifikácia jadra

Jednožilový kábel: podľa prirodzenej farby izolácie - pôvodná farba

Trojžilový kábel: žltá, zelená, červená pásková identifikácia alebo tlačené 1, 2, 3 biele čísla alebo podľa požiadaviek zákazníka

6-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

7-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, nízka dymivosť a bez halogénov, odolná proti termitom, hlodavcom, UV-odolná, vode odolná atď.

8- Vlastnosti káblovej aplikácie

8.1 Maximálna dlhodobo prípustná teplota vodiča kábla počas normálnej prevádzky je 90°C.

8.2 Pri skrate (trvanie nepresahujúce 5 sekúnd) je maximálna povolená teplota vodiča kábla 250°C.

8.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

8.4 Minimálny polomer ohybu pre inštaláciu kábla

8.4.1 Jednožilový nepancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menej ako 20-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 15-násobok vonkajšieho priemeru kábla.

8.4.2 Jednožilový pancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

8.4.3 Trojžilový nepancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

8.4.3 Trojžilový pancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 12-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 10-násobok vonkajšieho priemeru kábla.

Kábel 8.5 je široko používaný v systémoch prenosu a distribúcie energie vrátane mestských rozvodných sietí a priemyselných zdrojov energie. Kábel je vhodný na pevnú inštaláciu v interiéri aj exteriéri, môže sa priamo zahrabávať do potrubí, káblových žľabov, žľabov a káblových žľabov. Pancierový kábel s kovovou páskou vydrží mechanické sily, ale nie výrazné napätie; drôtený pancierový kábel odolá mechanickým silám a značnému napätiu; neozbrojený kábel nevydrží napätie ani stlačenie.
