10kV nadzemný izolovaný kábel

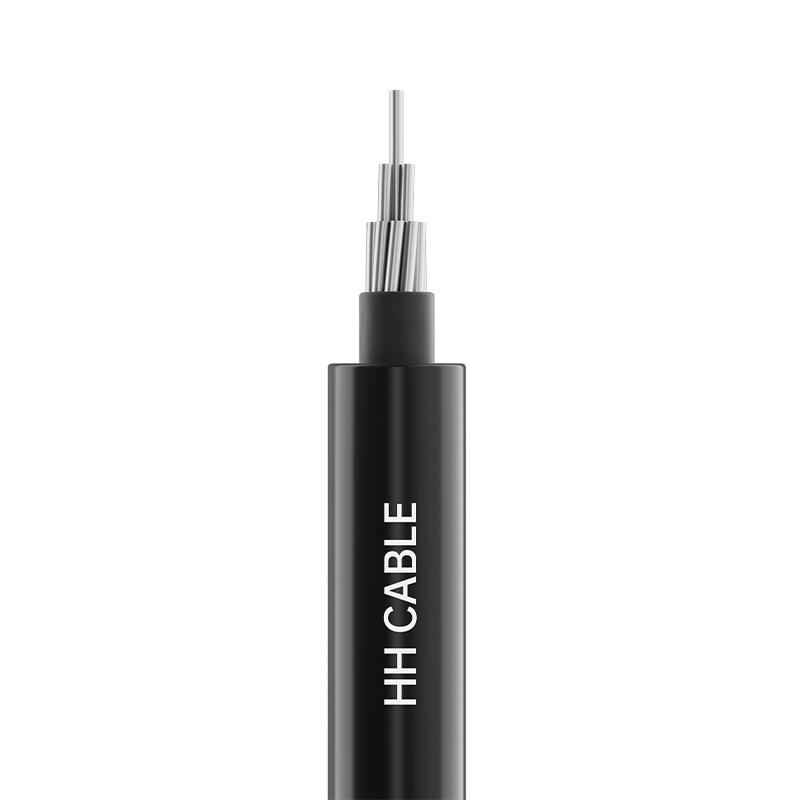

Názov produktu: 10 kV nadzemný izolovaný kábel

1-Implementačné štandardy

GB/T14049-2008

2-produktový model

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ atď.

3- Úroveň napätia

10kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

Medený vodič

Vodič z hliníka alebo zliatiny hliníka

1

10 mm 2 až 400 mm 2

10 mm 2 až 400 mm 2

3

25 mm 2 - 400 mm 2

25 mm 2 - 400 mm 2

3 K (A) alebo 3 K (B)

25 mm 2 - 400 mm 2

K 25 mm 2 ～ 120 mm 2

25 mm 2 - 400 mm 2

K 25 mm 2 ～ 120 mm 2

Poznámka 1: K je nosný lankový drôt. Podľa technických technických požiadaviek je možné zvoliť prierez uvedený v tabuľke tak, aby zodpovedal príslušnému prierezu vodiča.

Keď je rozpätie veže väčšie a sú potrebné ďalšie nosné laná, takéto nosné laná nie sú zahrnuté v káblovej štruktúre

Poznámka 2: (A) označuje oceľový nosný lankový drôt a (B) označuje nosný lankový drôt z hliníkovej zliatiny.

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Kruhový zhutnený vodič (meď alebo hliník alebo zliatina hliníka).

Dirigent shield (if any)

Zosieťované alebo nezosieťované polovodivé materiály

Izolácia

Vysokohustotný polyetylén alebo zosieťovaný polyetylén odolný voči poveternostným vplyvom izolačný materiál

Izolácia shield (if any)

Zosieťovaný stierateľný polovodivý materiál

6-Identifikácia izolácie

Izolácia coloring identification:

Farba izolácie je čierna alebo prírodná. Fázový sled izolácie trojžilového kábla je označený hrebeňmi, t.j. fáza A má jeden hrebeň, fáza B má dva hrebene, fáza C tri hrebene atď., alebo podľa požiadaviek zákazníka. Neutrálne jadro je označené inou metódou označovania ako vyššie uvedené.

7-Špeciálne požiadavky na výkon

Odolnosť voči poveternostným vplyvom, UV odolnosť atď.

8- Vlastnosti káblovej aplikácie

8.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

Polyetylén s vysokou hustotou: 75 °C; zosieťovaný polyetylén: 90°C.

8.2 Maximálna prípustná teplota káblového vodiča pri skrate (trvanie nepresahujúce 5 sekúnd) je: izolácia z polyetylénu s vysokou hustotou: 150°C; izolácia zo zosieťovaného polyetylénu: 250°C.

8.3 Teplota inštalácie kábla by nemala byť nižšia ako -20 ℃

8.4 Minimálny polomer ohybu pre inštaláciu kábla:

Jednožilový kábel: nie menej ako 20-násobok vonkajšieho priemeru kábla;

Viacžilový kábel: nie menej ako 15-násobok vonkajšieho priemeru kábla.

8,510 kV nadzemné izolované káble sa široko používajú pri výstavbe a modernizácii mestskej a vidieckej elektrickej siete, aby nahradili tradičné holé vodiče, znížili riziko úrazu elektrickým prúdom, zlepšili bezpečnosť, vyhoveli potrebám skrášľovania miest, zabránili vplyvu holých vodičov na krajinu a dosiahli efekt „neviditeľnej elektrickej siete“.

8.5.1 Pri inštalácii ľahkých a tenko izolovaných káblov nad hlavou je potrebné dodržať určitú vzdialenosť od stromov. Keď sú káble v prevádzke, je povolený len krátkodobý kontakt medzi káblami a stromami.

8.5.2 Pri inštalácii prírodných izolovaných káblov nad hlavou by sa mala udržiavať určitá vzdialenosť od stromov. Keď sú káble v prevádzke, je povolený častý kontakt medzi káblami a stromami.

8.5.3 Zvyšné 10kV nadzemné izolované káble musia byť inštalované v pevných nadzemných miestach. Počas inštalácie je potrebné dodržať určitú vzdialenosť od stromov. Počas prevádzky je povolený častý kontakt medzi káblami a stromami. Okrem toho sa ako prípojka transformátora použijú nadzemné izolované káble z mäkkého medeného jadra.
