1kV nadzemný izolovaný kábel
Domov / Produkty / Prenosové a transformačné káble elektrickej siete / 1kV nadzemný izolovaný kábel
  • 1kV nadzemný izolovaný kábel
  • 1kV nadzemný izolovaný kábel
Wuxi Henghui Cable Co., Ltd.

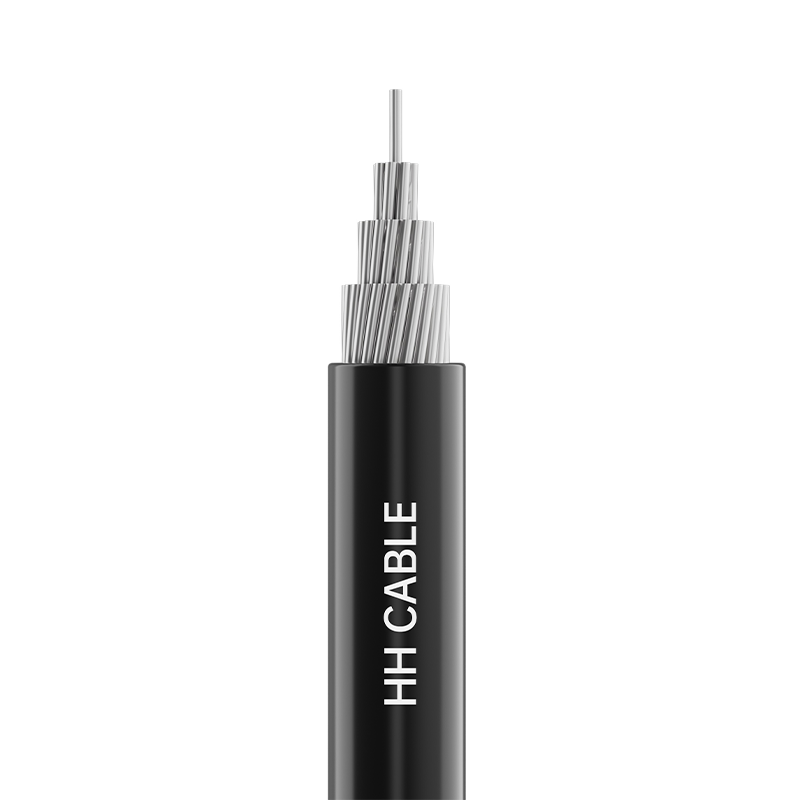

1kV nadzemný izolovaný kábel

Kontaktujte nás
PREV：6-35kV zosieťovaný polyetylénovou izoláciou napájací kábel ĎALEJ：1,8-3kV a nižšie napájacie káble s izoláciou PVC
  • Podrobnosti o produkte
  • FAQ

Názov produktu: 1 kV nadzemný izolovaný kábel

1-Implementačné štandardy

GB/T12527-2008

2-produktový model

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ atď.

3- Úroveň napätia

1kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

Medený vodič

Vodič z hliníka alebo zliatiny hliníka

1

10 mm 2 až 240 mm 2

10 mm 2 až 400 mm 2

2, 4

10 mm 2 až 120 mm 2

10 mm 2 až 120 mm 2

3 K a

——

10 mm 2 až 120 mm 2

Poznámka: Pomocné jadro k je neutrálne jadro s nosnosťou. Vyberte ľubovoľný prierez, ktorý chcete spárovať s hlavným jadrom na základe požiadaviek projektu. (A) predstavuje oceľový nosný lankový drôt a (B) predstavuje nosný lankový drôt z hliníkovej zliatiny.

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Kruhový zhutnený vodič (meď alebo hliník alebo zliatina hliníka).

Izolácia

Izolačný materiál odolný voči poveternostným vplyvom je polyvinylchlorid alebo polyetylén alebo zosieťovaný polyetylén

6-Identifikácia izolácie

Izolácia coloring identification:

Farba izolácie je čierna. Postupnosť izolačných fáz káblov s dvomi alebo viacerými žilami je označená hrebeňmi, t.j. fáza A má jeden hrebeň, fáza B má dva hrebene, fáza C má tri hrebene atď., alebo podľa požiadaviek zákazníka.

7-Špeciálne požiadavky na výkon

Odolnosť voči poveternostným vplyvom, UV odolnosť atď.

8- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

Polyvinylchlorid, polyetylén: 70 ℃; zosieťovaný polyetylén: 90 ℃.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako -20 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

Minimálny polomer ohybu káblov s vonkajším priemerom menším ako 20 mm: nie menší ako 4-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu káblov s vonkajším priemerom väčším alebo rovným 20 mm: nie menší ako 6-násobok vonkajšieho priemeru kábla.

9,5 1kV nadzemné izolované káble sú široko používané v mestských a vidieckych energetických sieťach, slúžia ako pevné linky na prenos elektriny z elektrární k rôznym užívateľom alebo z rozvodní do rozvodných boxov alebo užívateľských terminálov. Vďaka svojim nízkym prenosovým stratám dokážu efektívne znížiť plytvanie energiou a často sa používajú na prenos energie na veľké vzdialenosti.

Odporúčané produkty
Komplexné káblové riešenia
Ako si vybrať káblové produkty
Pre drôty a káble zvoľte Henghui – dlhoročné skúsenosti.
Získajte cenovú ponuku
Spätná väzba správy
O nás

Wuxi Henghui Cable Co., Ltd.

je výrobca špecializujúci sa na výskum,

Vývoj, výroba a predaj drôtov a káblov.

Spoločnosť vyrába predovšetkým silové káble do 110kV a nižšie, vrátane vysokého a nízkeho napätia zosieťované káble, napájacie káble s plastovou izoláciou, ovládacie káble, izolované nadzemné káble, baníctvo káble, počítačové káble, káble z hliníkových zliatin, ako aj iné špeciálne typy káblov.

V priebehu rokov si Henghui Cable medzi svojimi zákazníkmi získal silnú povesť poskytovanie spoľahlivých produktov, konkurencieschopné ceny a komplexné služby, aby vyhovovali našim potrebám používateľov. Úprimne vítame nových aj existujúcich zákazníkov, aby s nami spolupracovali.

  • 0m2

    Oblasť továrne

  • 0+

    Technický personál

  • 0+

    Profesionálne vybavenie

Prečítajte si viac
Wuxi Henghui Cable Co., Ltd.
WUXI HENGHUI CABLE CO., LTD.
Čestný certifikát
  • Certifikát systému manažérstva kvality
  • Certifikát systému manažérstva kvality
  • Certifikát systému environmentálneho manažérstva
  • Certifikát systému environmentálneho manažérstva
  • Certifikát systému manažérstva bezpečnosti a ochrany zdravia pri práci
  • Certifikát systému manažérstva bezpečnosti a ochrany zdravia pri práci
Čo sú novinky
Štatistiky a aktualizácie odvetvia
Zobraziť všetky novinky

Výhody Kábel antény (ABC)

Balený anténny kábel (ABC) je široko používaný v moderných nízkonapäťových horných distribučných systémoch vďaka svojej kompaktnej konštrukcii a zvýšenej bezpečnosti. Kombináciou viacerých vodičov s izoláciou do jedného zväzku ABC minimalizuje elektrické poruchy spôsobené kontaktom so stromami, zvieratami alebo ľudským zásahom. 1kV nadzemný izolovaný kábel používaný v ABC poskytuje robustnú izoláciu, ktorá zaisťuje spoľahlivý výkon aj v náročných vonkajších podmienkach. Osobne odporúčam káblové anténne riešenia Henghui Cable pre mestské aj vidiecke distribučné siete kvôli ich odolnosti a jednoduchosti inštalácie.

Úvahy o návrhu pre 1kV nadzemný izolovaný kábel

Dizajn z 1kV nadzemný izolovaný kábel sa zameriava na elektrickú spoľahlivosť, mechanickú pevnosť a odolnosť voči životnému prostrediu. Medzi hlavné konštrukčné prvky patria:

  • Izolácia zo zosieťovaného polyetylénu (XLPE) alebo PVC, ktorá odoláva UV žiareniu a zmenám teploty.
  • Flexibilné materiály vodičov, ako je lankový hliník alebo meď, na zníženie priehybu a podpory napätia pri dlhých rozpätiach.
  • Plášť odolný voči poveternostným vplyvom, ktorý odoláva vlhkosti, znečisteniu a korozívnym prvkom.

Pre naše pribalený anténny kábel (ABC), zabezpečujem, aby každý vodič spĺňal prísne mechanické a tepelné normy na udržanie optimálnej vodivosti a dlhodobého výkonu.

Bezpečnostné výhody Aerial Bundled Cable (ABC)

Jednou z najvýznamnejších výhod ABC je zvýšená bezpečnosť pre personál aj verejnosť. Na rozdiel od tradičných nadzemných vedení s holým vodičom ABC znižuje riziko úrazu elektrickým prúdom a skratov spôsobených vonkajším kontaktom. Medzi ďalšie výhody patrí:

  • Minimalizácia rizík výpadkov v dôsledku kontaktu so stromami, vtákmi alebo inými prekážkami.
  • Nižšie nároky na údržbu v porovnaní s konvenčným nadzemným vedením.
  • Vylepšená spoľahlivosť systému počas nepriaznivých poveternostných podmienok, ako je dážď, vietor alebo hromadenie ľadu.

Zdôrazňujem používanie ABC v husto obývaných oblastiach pre zvýšenie bezpečnosti a zníženie prevádzkových nákladov.

Najlepšie postupy inštalácie a údržby

Správna inštalácia a údržba sú rozhodujúce pre výkon nadzemného izolovaného kábla 1 kV a káblového zväzku antény. Odporúčané postupy zahŕňajú:

  • Dodržiavanie správnej vzdialenosti vodičov a napätia zväzku, aby sa zabránilo mechanickému namáhaniu.
  • Použitie vhodného hardvéru a svoriek na zaistenie ABC proti vetru a vibráciám.
  • Pravidelná kontrola na poškodenie izolácie, mechanické opotrebovanie alebo známky korózie.
  • Minimalizácia ostrých ohybov a zabránenie nadmernému utiahnutiu počas inštalácie, aby sa zachovala integrita izolácie.

V spoločnosti Henghui Cable poskytujem poradenstvo, aby som zabezpečil, že inštalácie anténnych káblových zväzkov spĺňajú bezpečnostné normy a prevádzkovú životnosť.

Porovnávací prehľad typov nadzemných káblov

Nasledujúca tabuľka porovnáva ABC s tradičnými 1kV nadzemnými izolovanými káblami:

Typ kábla Izolácia Konfigurácia Bezpečnosť Aplikácie
Aerial Bundled Cable (ABC) PVC/XLPE Balený viacvodičový Vysoká, izolovaná a kompaktná Mestská a vidiecka horná distribúcia
1kV nadzemný izolovaný kábel XLPE / PVC Jediný vodič Mierne, vystavené environmentálnemu riziku Tradičné nadzemné vedenia

Environmentálne a prevádzkové hľadiská

Anténny pribalený kábel (ABC) je navrhnutý pre efektívnu prevádzku v rôznych podmienkach prostredia. Jeho kompaktná štruktúra znižuje vizuálne znečistenie a je odolná voči korózii, UV žiareniu a vlhkosti. 1kV nadzemný izolovaný kábel v konfigurácii ABC zaisťuje minimálne straty energie a zníženú frekvenciu údržby. Odporúčam implementovať ABC systémy v oblastiach náchylných na búrky alebo husté lístie, aby sa zlepšila spoľahlivosť siete a znížili prevádzkové náklady.

Záver

Anténny zväzkovaný kábel (ABC) a 1kV nadzemný izolovaný kábel poskytujú spoľahlivé, bezpečné a efektívne riešenie pre moderné nadzemné rozvodné siete. Používaním ABC profitujete zo zlepšenej bezpečnosti, zníženej údržby a zlepšeného elektrického výkonu. V spoločnosti Henghui Cable zaisťujem, aby každý pribalený anténny kábel spĺňal prísne normy kvality na podporu bezpečnej a dlhotrvajúcej napájacej infraštruktúry.
