1,8-3kV a nižšie napájacie káble s izoláciou PVC

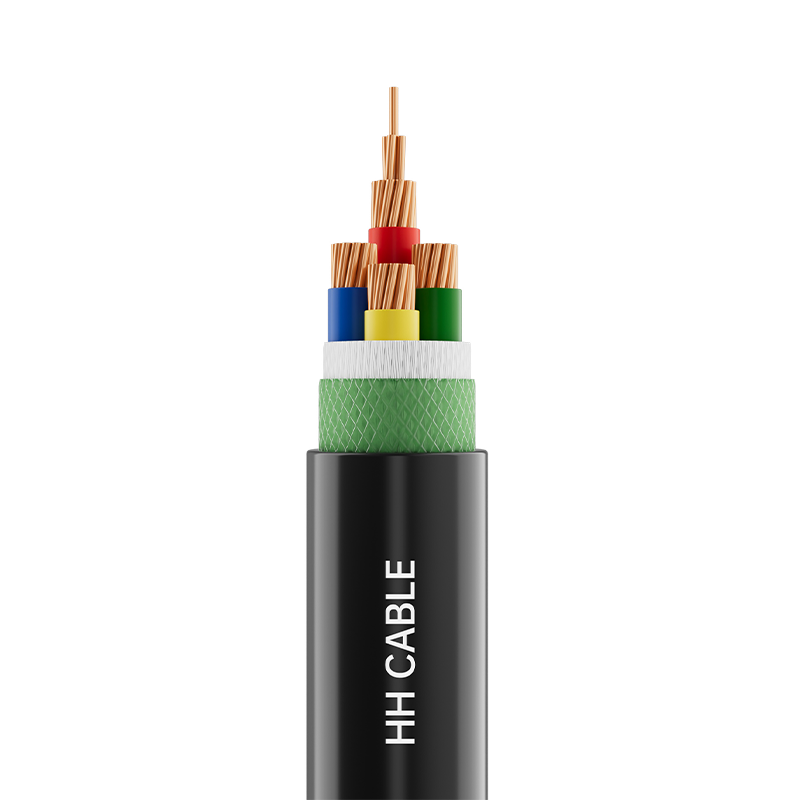

Názov produktu: 1,8/3 kV a nižšie napájacie káble izolované PVC

1-Implementačné štandardy

GB/T2706.1-2020

2-produktový model

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 atď.

3- Úroveň napätia

1,8/3 kV, 0,6/1 kV

4-Špecifikácie produktu

Počet jadier

Špecifikácia

Medený vodič

Vodič z hliníka alebo zliatiny hliníka

1-5

1,5 mm 2 až 630 mm 2

1,5 mm 2 až 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 až 630 mm 2

6 mm 2 až 630 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Okrúhle zhutnené alebo nezhutnené (meď alebo hliník alebo hliníková zliatina) vodiče, medené vodiče - Trieda 1, Trieda 2, Trieda 5; hliníkové vodiče - trieda 1, trieda 2

Ohňovzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

PVC izolačný materiál

Náplň (ak existuje)

Nehygroskopické polypropylénové sieťované plniace lano

Páska na balenie káblov (ak existuje)

Netkaná alebo polypropylénová páska

Kovové tienenie (ak existuje)

Ovíjanie medenou páskou alebo ovíjanie medeným drôtom

Vnútorný plášť (ak existuje)

Polypropylénová embosovaná páska alebo materiál plášťa (polyvinylchlorid alebo polyetylén).

Izolačné puzdro (ak existuje)

Materiál plášťa z PVC alebo polyetylénu

Brnenie (ak existuje)

Pás z nehrdzavejúcej ocele alebo hliníkový pásik alebo pásik z hliníkovej zliatiny alebo pozinkovaný oceľový pás alebo drôt z nehrdzavejúcej ocele alebo hliníkový drôt alebo drôt z hliníkovej zliatiny alebo pozinkovaný oceľový drôt

Vonkajší plášť

Materiál plášťa z PVC alebo polyetylénu

6-drôtová identifikácia jadra

6.1 Identifikácia sfarbenia izolácie:

1-žilový kábel: žltý alebo zelený alebo červený alebo modrý alebo žltozelený dvojfarebný alebo podľa požiadavky zákazníka.

2-žilový kábel: červený, modrý; 3-žilový kábel: žltý, zelený, červený;

4-žilový kábel: žltý, zelený, červený, modrý;

5-žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka;

3 1 žilový kábel: žltý, zelený, červený, modrý;

3 2-žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka;

4 1žilový kábel: žltý, zelený, červený, modrý, žltozelený dvojfarebný alebo čierny alebo podľa požiadaviek zákazníka.

Poznámka 1: Žltá, zelená a červená sa používajú pre jadro hlavného vedenia a modrá sa používa pre jadro neutrálneho vedenia.

6.2 Digitálna identifikácia izolácie viacžilového kábla:

2-žilový kábel: 0, 1; 3-žilový kábel: 1, 2, 3; 4-žilový kábel: 0, 1, 2, 3;

4-žilový kábel: 0, 1, 2, 3, 4;

Poznámka 2: Čísla by mali byť biele alebo podľa požiadaviek zákazníka, kde 1, 2, 3 sú pre hlavné žily, 0 pre neutrálne jadro a v 5-žilových kábloch sa číslo 4 týka vodičov na špeciálne účely (vrátane uzemňovacích vodičov).

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, odolná proti termitom, odolná proti hlodavcom, odolná voči UV žiareniu, oleju, atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobo prípustná teplota vodiča kábla počas normálnej prevádzky je 70°C.

9.2 Pri skrate (trvanie nepresahujúce 5 sekúnd) je maximálna povolená teplota vodiča kábla 160°C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla

9.4.1 Jednožilový nepancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie by nemal byť menší ako 20-násobok vonkajšieho priemeru kábla.

Minimálny polomer ohybu kábla po inštalácii by nemal byť menší ako 15-násobok vonkajšieho priemeru kábla.

9.4.2 Jednožilový pancierový kábel:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.3 Viacžilové nepancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 15-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 12-násobok vonkajšieho priemeru kábla.

9.4.4 Viacžilové pancierové káble:

Minimálny polomer ohybu kábla počas inštalácie: nie menší ako 12-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu kábla po inštalácii: nie menší ako 10-násobok vonkajšieho priemeru kábla.

Kábel 9,5 je široko používaný v distribučných systémoch 0,6/1kV a 1,8/3kV. Kábel je vhodný na pevnú inštaláciu v interiéri aj exteriéri, priame zakopanie, potrubia, káblové žľaby, vedenia a káblové žľaby. Pancierový kábel s kovovou páskou vydrží mechanické sily, ale nie výrazné napätie. Pancierový kábel s kovovým drôtom odolá mechanickým silám a značnému napätiu. Neozbrojený kábel nevydrží napätie ani stlačenie.
