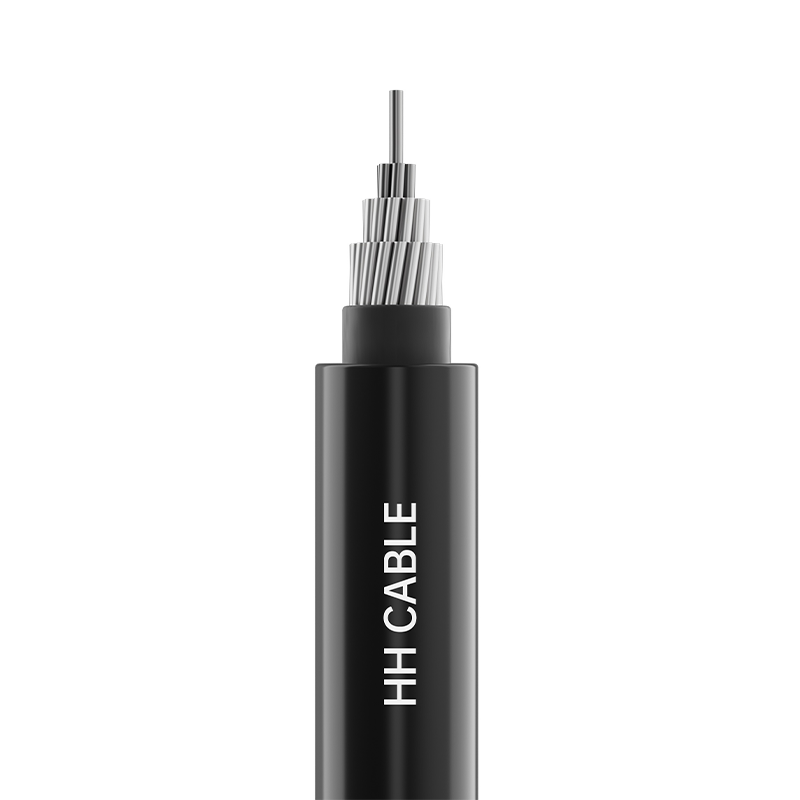

20 kV a nižšie oceľové jadro Vystužené hliníkové jadro (jadro z hliníkovej zliatiny) Horný izolovaný kábel

Názov produktu: 20 kV a nižšie oceľové jadro vystužené hliníkové jadro (jadro z hliníkovej zliatiny) horný izolovaný kábel

1-Implementačné štandardy

Q/320282DJD002-2021, Q/320282DJD007-2025

2-produktový model

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q atď.

3- Úroveň napätia

1kV, 10kV, 20kV

4-Špecifikácie produktu

Počet jadier

Špecifikácie (hliník/oceľ)

1

10/2 mm 2 až 400/95 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

vodič

Kruhové stlačené oceľové jadro vystužené (hliník alebo zliatina hliníka) vodič

Štít vodiča (ak existuje)

Zosieťované alebo nezosieťované polovodivé materiály

izolácie

Vysokohustotný polyetylén alebo zosieťovaný polyetylén odolný voči poveternostným vplyvom izolačný materiál

6-Identifikácia izolácie

Identifikácia sfarbenia izolácie:

Farba izolácie je čierna alebo podľa požiadavky zákazníka.

7-Špeciálne požiadavky na výkon

Odolnosť voči poveternostným vplyvom, UV odolnosť, pevnosť v ťahu atď.

8- Vlastnosti káblovej aplikácie

8.1 Maximálna dlhodobá menovitá teplota prípustná pre vodič kábla počas normálnej prevádzky:

Obyčajný polyetylén, polyvinylchlorid: 70 ℃; polyetylén s vysokou hustotou: 75 ℃ ; zosieťovaný polyetylén: 90 ℃.

8.2 Maximálna povolená teplota káblového vodiča pri skrate (trvanie nepresahujúce 5 sekúnd) je: obyčajný polyetylén, polyvinylchlorid: 130℃; izolácia z polyetylénu s vysokou hustotou: 150 ℃; izolácia zo zosieťovaného polyetylénu: 250 ℃.

8.3 Teplota inštalácie kábla by nemala byť nižšia ako -20 ℃

8.4 Minimálny polomer ohybu pre inštaláciu kábla:

Nie menej ako 20-násobok vonkajšieho priemeru kábla.

8.5 Nadzemné izolované káble z hliníka vystuženého oceľou (zliatina hliníka) do 20 kV sa široko používajú pri výstavbe a modernizácii vidieckej elektrickej siete, najmä v systémoch napájania s dlhým rozpätím v horských oblastiach. V porovnaní s čistými hliníkovými vodičmi ponúkajú väčšiu pevnosť pri pretrhnutí a lepšiu charakteristiku priehybu, čím zvyšujú prenosovú kapacitu bez zmeny zaťaženia veže. Počet veží možno znížiť podľa špecifickosti horských oblastí alebo riek, aby sa dosiahlo veľké rozpätie napájania.
