Drôty a káble šetrné k životnému prostrediu pre pevné vedenie 450-750 V a nižšie

Názov produktu: Ekologické vodiče a káble pre pevné vedenie 450-750V a nižšie

1-Implementačné štandardy

Q/320282DJD006-2021

2-produktový model

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS atď.

3- Úroveň napätia

450/750 V, 300/500 V, 300/300 V

Kategória 4 špecifikácií

Úroveň napätia

model

Špecifikácia

450/750V

WDZ-BYJ, WDZ-BY atď.

1,5 mm 2 až 400 mm 2

WDZ-BYJR, WDZ-BYR atď.

1,5 mm 2 až 240 mm 2

WDZ-RYJ, WDZ-RY atď.

1,5 mm 2 až 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY atď.

0,5 mm 2 ～ 1,0 mm 2

WDZ-RY, WDZ-RY atď.

0,5 mm 2 ～ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY atď.

0,75 mm2 až 10 mm2

Úroveň napätia

model

Počet jadier

Špecifikácia

300/500V

WDZ-RYJYJB, WDZ-RYYB atď.

2

0,75 mm 2 ～ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY atď.

2-5

0,75 mm 2 - 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP atď.

2

0,5 mm 2 - 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS atď.

2

0,5 mm 2 - 6 mm 2

5- Popis štruktúry kábla

Štruktúra kábla

Popis materiálu

Dirigent

Pevný medený vodič triedy 1 alebo okrúhly medený vodič triedy 2 alebo mäkký medený vodič triedy 5

Žiaruvzdorná vrstva (ak existuje)

Sľudová páska

Izolácia

Izolačný materiál zo zosieťovaného polyetylénu alebo polyolefínu alebo zosieťovaného polyolefínu

Náplň (ak existuje)

Nehygroskopické výplňové lano z polypropylénovej sieťoviny

Páska na balenie káblov (ak existuje)

Halogénová páska s nízkym obsahom dymu alebo páska zo sklenených vlákien alebo polyesterová páska

Kovové tienenie (ak existuje)

Oplet z medeného drôtu

Vonkajší plášť (ak existuje)

Polyolefínový alebo zosieťovaný polyolefínový materiál plášťa

6-drôtová identifikácia jadra

6.1 Identifikácia sfarbenia izolácie:

6.1.1 Ak sa na označenie izolovaných žíl vodičov používa farebná izolácia, každé izolované jadro vodiča môže používať iba jednu farbu, okrem kombinovanej farby zelená/žltá.

6.1.2 Farby izolačného jadra akéhokoľvek viacžilového kábla nemôžu byť zelené a žlté, čo nie sú kombinované farby.

6.1.2 Pre zeleno/žlté izolované drôtené jadrá jedna farba pokrýva najmenej 30 % a nie viac ako 70 % povrchu izolovaného drôteného jadra a druhá farba pokrýva zvyšok a musí byť konzistentná v celom rozsahu.

6.1.4 Preferované farebné spektrum pre zafarbenie izolácie káblov s piatimi alebo menej žilami je nasledovné:

1 jadro a 2 jadro: bez preferencie farebného spektra;

3 jadrá: zelená/žltá, modrá, hnedá alebo hnedá, čierna, šedá;

4 jadrá: zelená/žltá, hnedá, čierna, šedá alebo modrá, hnedá, čierna, šedá;

5-jadrový: zelená/žltá, modrá, hnedá, čierna, šedá alebo modrá, hnedá, čierna, šedá, čierna.

6.1.5 Ak existujú špeciálne požiadavky na chromatografiu, strany ponuky a dopytu sa môžu dohodnúť a určiť podľa požiadaviek zákazníka.

6.2 Digitálna identifikácia izolácie:

6.2.1 Izolačné žily káblov s viac ako dvoma žilami môžu byť označené aj číslami. Izolácia by mala byť rovnakej farby a usporiadaná v prirodzenom poradí od vnútornej vrstvy po vonkajšiu vrstvu počnúc izolačným jadrom č. 1 (odporúča sa vytlačiť biele čísla na čiernu izoláciu), s výnimkou zeleno/žltého izolačného jadra (ak existuje).

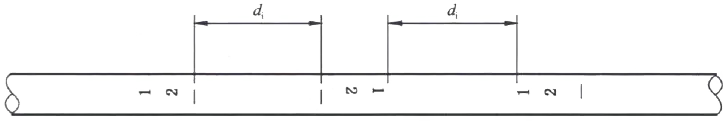

6.2.2 Ak znak pozostáva z jediného čísla, pod číslom by sa mala pridať vodorovná čiara. Ak znak pozostáva z dvoch čísel, mali by byť usporiadané vertikálne a pod posledné číslo by sa mala pridať vodorovná čiara. Interval di medzi dvoma susednými skupinami čísel by nemal byť väčší ako 50 mm. Usporiadanie digitálnych identifikačných znakov je znázornené na obrázku nižšie:

7-Farba plášťa

Čierna alebo podľa požiadaviek zákazníka

8-Špeciálne požiadavky na výkon

Nehorľavá trieda A/B/C, ohňovzdorná, odolná proti termitom, odolná proti hlodavcom, odolná voči UV žiareniu, odolná voči nízkym teplotám, odolná voči minerálnym olejom atď.

9- Vlastnosti káblovej aplikácie

9.1 Maximálna dlhodobo prípustná teplota vodiča kábla počas normálnej prevádzky je: polyolefínová izolácia: 70°C; izolácia zo zosieťovaného polyetylénu alebo izolácia zo zosieťovaného polyolefínu: 90°C .

9.2 Maximálna prípustná teplota káblového vodiča pri skrate (trvanie nepresahujúce 5 sekúnd) je: polyolefín: 160°C; izolácia zo zosieťovaného polyetylénu alebo izolácia zo zosieťovaného polyolefínu: 250°C.

9.3 Teplota inštalácie kábla by nemala byť nižšia ako 0 ℃

9.4 Minimálny polomer ohybu pre inštaláciu kábla:

Minimálny polomer ohybu káblov s vonkajším priemerom menším ako 25 mm: nie menší ako 4-násobok vonkajšieho priemeru kábla;

Minimálny polomer ohybu káblov s vonkajším priemerom väčším alebo rovným 25 mm: nie menší ako 6-násobok vonkajšieho priemeru kábla.

9.5 Táto séria špecifikuje vodiče a káble šetrné k životnému prostrediu pre vedenie s maximálnym napätím 450/750 V. Široko sa používajú v oblastiach s vysokými požiadavkami na bezpečnosť a životné prostredie, ako je železničná doprava, letiská, výškové budovy, nákupné centrá a nemocnice, na elektrické osvetlenie a vnútorné rozvody, elektrické spotrebiče, elektrické zariadenia, prístroje a merače, riadiace zariadenia, elektronické zariadenia a automatické zariadenia. Spôsoby inštalácie zahŕňajú pevné vedenie, vnútornú alebo vonkajšiu inštaláciu alebo zabudovanie do potrubia alebo podobných uzavretých systémov.
